21--
RONWIN
HS Code: 8431390000
Une unité de transfert à billes robuste avec goujon, également connue sous le nom de roulette à billes robuste ou de transfert à billes, est un composant spécialisé pour la manutention des matériaux et le support de charge. Il se compose principalement d'une bille métallique à haute résistance et haute dureté (généralement en acier ou en acier inoxydable) et d'un boîtier robuste (comportant généralement un goujon fileté).
Son concept de base est de supporter et de déplacer de lourdes charges en utilisant une bille qui peut tourner librement dans toutes les directions, transformant la friction de glissement en friction de roulement, réduisant ainsi considérablement la résistance au mouvement.
« Heavy-Duty » est sa caractéristique clé, ce qui signifie qu'il est spécifiquement conçu pour supporter des charges élevées et résister à des conditions de fonctionnement difficiles.
1. Balle : Fabriqué à partir d'acier à roulement en chrome à haute teneur en carbone (par exemple, GCr15) ou en acier inoxydable (par exemple, 440C). Il subit un meulage de précision et un traitement thermique (trempe) pour atteindre une dureté extrêmement élevée (au-dessus de HRC 60), une résistance à l'usure et une résistance aux chocs.
2. Boîtier/Prise : Généralement fabriqué à partir du même acier au carbone à haute résistance ou du même acier inoxydable. L'intérieur est un siège à roulement sphérique qui correspond précisément à la balle, assurant une rotation omnidirectionnelle fluide tout en supportant efficacement la charge.
3. Goujon fileté : C'est le cœur de la fonctionnalité « avec goujon ». Il s'agit généralement d'une tige métallique robuste, fixée à une extrémité au fond du boîtier, avec des filetages externes (par exemple, des filetages métriques, impériaux ou trapézoïdaux) usinés à l'autre extrémité. Cette conception permet à l'unité de transfert à billes d'être facilement installée et sécurisée via des écrous ou en vissant directement dans les trous filetés de l'équipement.
4. Principe de fonctionnement : Lorsqu'une charge appuie sur la balle, la balle tourne de manière multidirectionnelle dans son boîtier. Le contact entre la charge et le dessus de la balle est relativement statique, tandis que le frottement entre le bas de la balle et la surface d'appui (par exemple, plate-forme, rail) est converti en rotation de la balle elle-même. Cela permet de pousser la lourde charge sans effort.
1. Capacité de charge élevée : C’est l’avantage le plus important. La capacité de charge d’une seule unité de transfert à billes robuste peut aller de plusieurs centaines de kilogrammes à plusieurs tonnes, répondant ainsi aux besoins de manutention des gros équipements et moules.
2. Résistance au mouvement réduite :Transforme le frottement de glissement en frottement de roulement, réduisant la résistance au mouvement à 1/10 ~ 1/50 de l'original, économisant considérablement de la main d'œuvre et de l'énergie.
3. Mouvement multidirectionnel flexible : La boule peut tourner librement dans n'importe quelle direction horizontale (360°), permettant aux charges d'être déplacées facilement en lignes droites, dans les courbes, ou même de pivoter sur place, offrant une grande maniabilité.
4. Installation facile : La conception des goujons permet une installation rapide et sécurisée sur divers équipements, plates-formes ou luminaires spécialisés via une connexion filetée. L'entretien et le remplacement sont également très pratiques.
5. Haute durabilité : Grâce à des matériaux de haute qualité et à des procédés de traitement thermique, ils ont une durée de vie extrêmement longue et peuvent résister à l'usure, à la corrosion (notamment les modèles en acier inoxydable) et aux chocs.
6. Protège les surfaces d’appui : En réduisant les traînées et les grattages, ils préviennent efficacement les rayures et les dommages aux sols ou aux tables d'équipement.
Les unités de transfert à billes robustes avec goujons sont les « centrales électriques » et les « poids lourds agiles » du domaine industriel, que l'on retrouve couramment dans les scénarios suivants.
Manipulation et positionnement des moules : Outre les machines de moulage par injection, les machines de moulage sous pression et les presses à estamper, pour le changement, l'alignement et le déplacement rapides de moules lourds.
Déménagement de gros équipements : Installation, maintenance et repositionnement de grosses machines et équipements de lignes de production au sein des usines.
Transport de pièces lourdes : Dans les industries de la fabrication de machines, de l'aérospatiale et de l'automobile, pour déplacer de grandes plaques d'acier, des blocs moteurs, des bases de machines-outils, etc.
Logistique et entreposage : Utilisées comme roulettes mobiles (souvent avec systèmes de freinage) au bas des rayonnages pour charges lourdes, ou comme composants porteurs pour les transpalettes pour charges lourdes.
Véhicules et plates-formes spéciaux : Équipement de scène, véhicules de secours et équipement militaire, comme supports et roulettes rétractables.
Construction navale et structure métallique : Utilisé pour déplacer de grandes sections de navires et des composants de construction en acier.
Lors de la sélection, les paramètres clés suivants doivent être pris en compte de manière globale.
1. Capacité de charge : C'est le facteur principal. Calculez la charge statique et dynamique maximale que chaque unité de transfert à billes doit supporter et incluez une marge de sécurité (généralement, un facteur de sécurité de 1,5 à 2 est recommandé).
2. Matériau de la boule et traitement de surface :
Acier au carbone : économique, haute dureté, adapté aux environnements industriels généraux.
Acier inoxydable : Résistant à la corrosion, adapté aux environnements alimentaires, pharmaceutiques, chimiques ou humides.
Placage zinc/chrome : offre une prévention supplémentaire contre la rouille.
3. Diamètre de la boule : Généralement, un diamètre de balle plus grand offre une capacité de charge plus élevée et un mouvement plus fluide. Les spécifications courantes vont de 8 mm à plus de 60 mm.
4. Spécifications des goujons : Confirmez le type de filetage (par exemple métrique, UNC/UNF), le diamètre, le pas et la longueur pour garantir la compatibilité avec vos trous de montage.
5. Environnement opérationnel : Tenez compte de la présence de poussière, de débris ou d’humidité. Dans les environnements difficiles, des modèles dotés de joints de protection peuvent être nécessaires pour empêcher les contaminants de pénétrer dans le boîtier et affecter la douceur de roulement et la durée de vie.
6. Style de montage : Outre le goujon fileté commun, il existe des variantes avec des supports à bride ou des bases à souder. Choisissez en fonction de votre structure de montage spécifique.
Les unités de transfert à billes de la série 21 sont créées selon des spécifications strictes. Avec des tailles de boule de charge allant de 8 mm à 60 mm de diamètre et une capacité de charge de 8 kg à 1 600 kg lorsqu'ils sont utilisés avec boule vers le haut ou vers le bas, ils offrent les meilleures performances actuellement disponibles dans les applications de transfert de charge. Les filetages sont intégrés car chaque unité est usinée CNC à partir d'une seule pièce d'acier. Capacité de charge élevée, trou pour l'évacuation de la saleté, bille de roulement en acier ou en acier inoxydable, boîtier en acier ou en acier inoxydable et fixation par boulons.

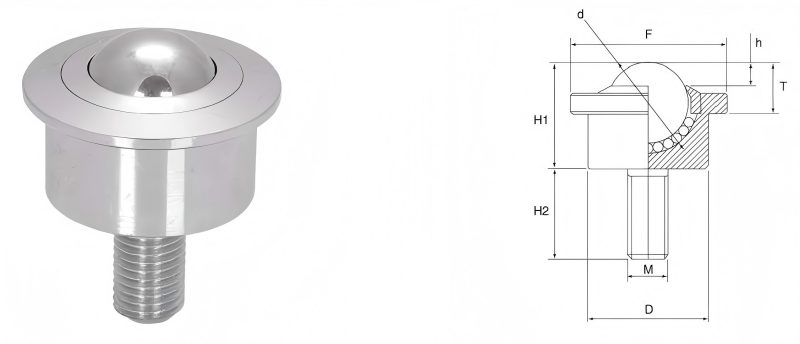

| Numéro de modèle. | Capacité de chargement (kg) | Dimensions | Poids (kg) | |||||||||
| Matériel | Suggérer | Max. | d | D | F | h | T | H1 | H2 | M | ||
| 2108 | BS/CS | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | M5/M6 | 0.020 |
| SS/SS | 5 | 10 | ||||||||||
| PL/CS | 3 | 5 | 0018 | |||||||||
| 2112 | BS/CS | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | M8 | 0.040 |
| SS/SS | 20 | 25 | ||||||||||
| PL/CS | 15 | 20 | 0.032 | |||||||||
| 2115 | BS/CS | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | M8 | 0.085 |
| SS/SS | 30 | 40 | ||||||||||
| PL/CS | 20 | 25 | 0.080 | |||||||||
| 2122 | BS/CS | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | M10 | 0.250 |
| SS/SS | 100 | 120 | ||||||||||
| PL/CS | 50 | 65 | 0.242 | |||||||||
| 2125 | BS/CS | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | M12 | 0.280 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.270 | |||||||||
| 2125K | BS/CS | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | M12 | 0.250 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.242 | |||||||||
| 2130 | BS/CS | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||||
| PL/CS | 100 | 150 | 0.390 | |||||||||
| 2138 | BS/CS | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | M16 | 0.780 |
| SS/SS | 280 | 300 | ||||||||||
| PL/CS | 150 | 200 | 0.390 | |||||||||
| 2145 | BS/CS | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | M20 | 1.150 |
| SS/SS | 320 | 360 | ||||||||||
| PL/CS | 200 | 250 | 0.985 | |||||||||
| 2160 | BS/CS | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | M24 | 4.000 |
| SS/SS | 550 | 800 | ||||||||||
L'unité de transfert à billes robuste avec goujon est un composant industriel apparemment simple mais d'une importance vitale. Grâce à sa conception mécanique intelligente, il résout le défi industriel répandu consistant à déplacer difficilement de lourdes charges, améliorant considérablement l'efficacité, la sécurité et la flexibilité du travail, tout en réduisant l'intensité du travail et l'usure des équipements. Il joue un rôle indispensable dans les secteurs modernes de l’industrie lourde, de la fabrication et de la logistique.
