Français Français  |
| Matériel: | |
|---|---|
| Numéro de modèle: | |
| Quantité: | |
64
RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419

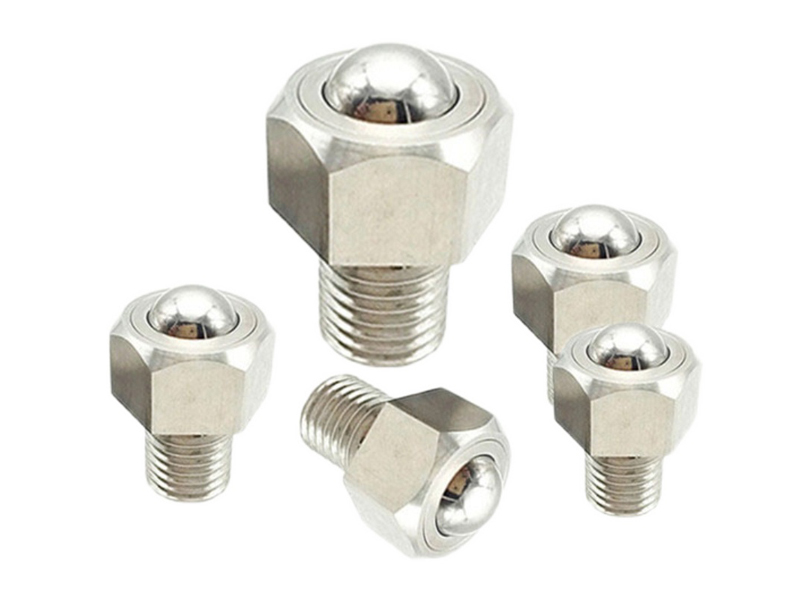

La mini-unité de transmission à billes de Longwei possède la plus petite unité à billes de sa large gamme de produits. Avec une qualité garantie, les mini-unités sont utilisées dans un large éventail d’industries. Les mini unités de transfert à billes offrent un mouvement et un positionnement précis et peuvent être fixées avec un boulon à vis vers le haut ou vers le bas. À l'aide d'une machine CNC et d'une bille en acier inoxydable, un corps solide en acier inoxydable est réalisé.

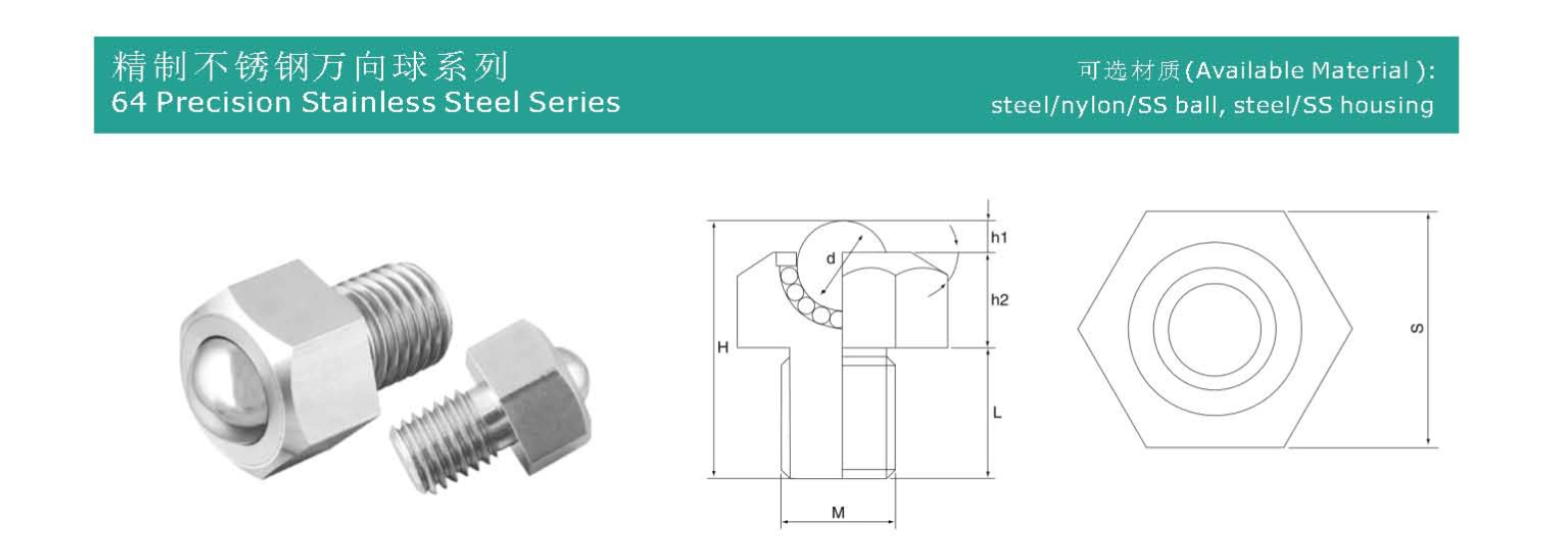

| Numéro de modèle. | Capacité de chargement (kg) | Dimensions (mm) | ||||||||
| Matériel | Suggérer | Max. | d | H | h1 | h2 | M | L | S | |
| 6404 | SS/SS | 2 | 3 | 4 | 12.1 | 1.1 | 5 | M5 | 6 | 8 |
| 6405 | SS/SS | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | M6 | 8 | 10 |
| 6406 | SS/SS | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | M8 | 10 | 13 |
| 6408 | SS/SS | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | M10 | 12 | 17 |
| 6410 | SS/SS | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | M12 | 15 | 19 |
| 6415 | SS/SS | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | M16 | 20 | 24 |
| 6419 | SS/SS | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | M20 | 25 | 30 |
Une mini unité de transfert à bille de précision à montage sur filetage hexagonal, également connue sous le nom de roulette à bille ou de piston à bille, est un composant compact et précis pour le support par gravité et le changement de direction. Il utilise une bille de précision sur le dessus pour un roulement et un glissement multidirectionnels à faible friction, et dispose d'une base à filetage hexagonal pour une installation facile et sécurisée dans l'équipement. Ses principales caractéristiques sont une conception compacte, une installation facile, une rotation flexible et une portance stable.
Installation facile, fixation sécurisée : la conception du filetage hexagonal permet une installation et un retrait simples avec juste une clé. La connexion filetée offre une forte capacité anti-rotation et un support stable.
Faible friction, haute flexibilité : la bille et le chemin de roulement de précision permettent à l'unité de tourner de manière flexible même sous charge, réduisant ainsi efficacement l'usure de l'équipement et la consommation d'énergie.
Structure compacte, économise de l'espace : la conception mini le rend idéal pour une utilisation dans des équipements à espace limité ou des appareils de précision.
Capacité de charge élevée : malgré sa petite taille, il peut supporter des charges relativement élevées pour ses dimensions, grâce à son boîtier robuste et à ses matériaux de qualité.
Résistant à l'usure et durable : fabriqué à partir de matériaux à haute résistance et à haute résistance à l'usure pour une longue durée de vie, adapté au fonctionnement à haute fréquence.
Plusieurs options de matériaux : diverses combinaisons de matériaux sont disponibles pour s'adapter à différents environnements (par exemple, industrie générale, alimentaire, corrosif, salles blanches).
Cette mini unité de transfert à billes est largement utilisée dans les applications nécessitant un positionnement précis, un transport sans effort et un changement de direction :
Instruments de précision et équipements de test : utilisés dans les montages PCB, les tables optiques, les platines d'instruments de mesure pour un mouvement fluide et un positionnement précis des échantillons.
Équipements d'automatisation et lignes de production :
Mécanismes de changement de direction : sur les lignes d'assemblage et de convoyeur pour modifier le trajet des pièces.
Mécanismes de support et de coulissement : comme pieds pour les armoires lourdes, les appareillages de commutation et les tables de machines-outils pour faciliter le mouvement.
Moules et gabarits : installés sous de grands moules ou gabarits pour un réglage et un positionnement précis.
Systèmes de logistique et de transport : utilisés dans les trieurs et les tables de transfert à billes en complément des rouleaux traditionnels, permettant une libre circulation multidirectionnelle des articles.
Mobilier et équipement d'affichage haut de gamme : tels que des portes coulissantes, des vitrines mobiles, des supports TV, offrant une expérience de déplacement fluide.
Tenez compte des paramètres suivants lors de la sélection de ce produit :
Spécification du filetage : par exemple, M6x1, M8x1,25, M10x1,5, etc. (diamètre du filetage x pas).
Taille hexagonale (sur plats) : par exemple, 8 mm, 10 mm, 13 mm, etc., doit correspondre à la clé.
Diamètre de la boule : par exemple, φ6 mm, φ8 mm, φ10 mm, etc. Un paramètre clé déterminant la capacité de charge et la flexibilité.
Hauteur totale : la hauteur totale après l'installation, affectant la disposition de l'équipement.
Capacité de charge statique : La charge stationnaire maximale sûre qu’une seule unité peut supporter.
Matériau de la bille et du boîtier : sélectionné en fonction de la charge et des exigences environnementales (humidité, produits chimiques, propreté).
Méthode de montage : Confirmez si vous vissez dans un trou taraudé ou si vous passez à travers un trou de dégagement et fixez avec un écrou.
La mini unité de transfert à bille de précision à montage sur filetage hexagonal est un composant fonctionnel qui combine une structure intelligente, une installation pratique et d'excellentes performances. En convertissant le frottement de glissement en frottement de roulement, il améliore considérablement les performances de mouvement de l'équipement, ce qui en fait un élément clé essentiel des machines de précision, des équipements d'automatisation et de diverses solutions de transmission permettant d'économiser du travail.
