Les rouleaux effilés activent transport de courbe précise en résolvant les défis différentiels de la vitesse linéaire. Contrairement aux rouleaux conventionnels, leur géométrie d'ingénierie garantit une transition de cargaison en douceur sur les virages - critique pour la logistique, l'exploitation minière et les systèmes automatisés.
Principe de travail
Compensation de vitesse de ligne
La conception conique crée un gradient de vitesse linéaire dépendant du diamètre:
Ce gradient assure un mouvement de fret synchronisé autour des virages.
Mécanique d'alignement
Angle d'installation calculé
L'axe des rouleaux est installé à un degré conique précis (sur mesure au rayon de courbe).
Maintenance de contact horizontal
La surface du rouleau maintient le contact horizontal continu avec le fret, empêchant l'inclinaison.
Transport sans friction
L'extension de génératrix (ligne formée par la surface du rouleau) coupe le Point central de la courbe, permettant une transition zéro-friction par l'équilibrage de la force centrifuge.
Comment les rouleaux effilés résolvent les défis du convoyeur de courbe？
Contrairement aux rouleaux droits provoquant un glissement / brouillage sur les courbes, nos rouleaux effilés compensent les vitesses linéaires variables:
Diamètre extérieur = vitesse linéaire plus élevée
Diamètre intérieur = vitesse linéaire inférieure
Inclinaison de l'axe du rouleau + surface horizontale = alignement optimal
Conception critique: L'extension de Generatrix se croise le centre du cercle pour la transmission zéro-friction.
Types et avantages de produits

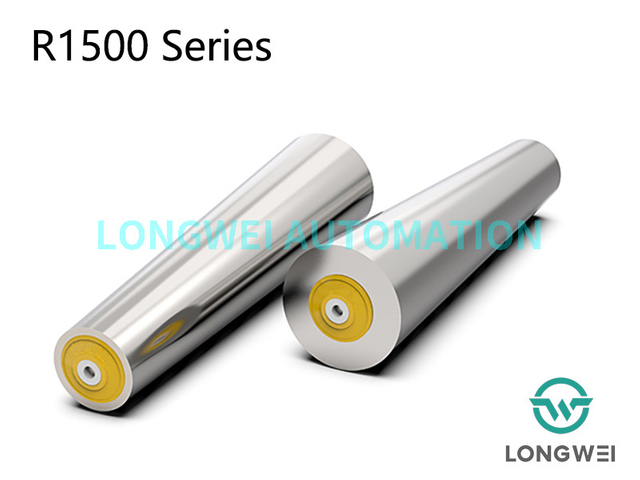

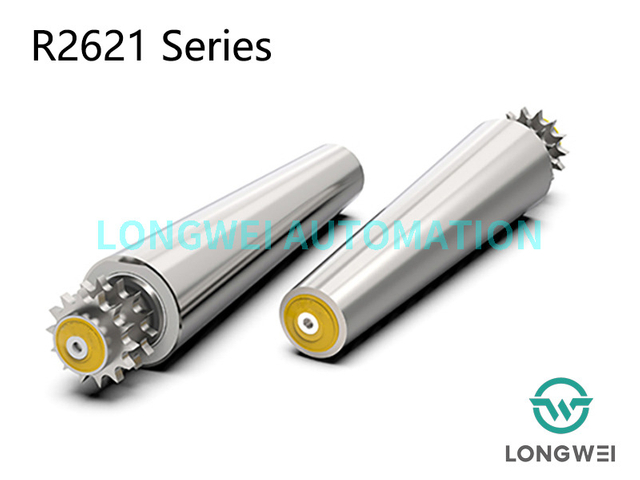

Rouleaux effilés en acier soudé
Matériau: 1,5 à 3 mm en acier au carbone (Q235B / SS400) avec placage en zinc / revêtement en poudre
Charge maximale: 150-800kg (personnalisable)
Idéal pour: Logistique lourde, minière, automobile

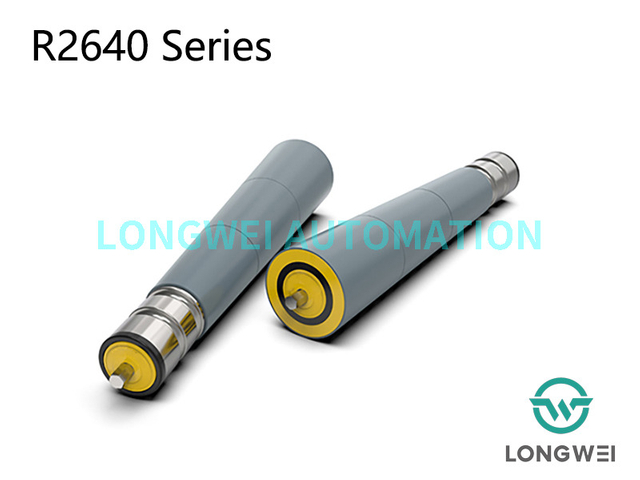

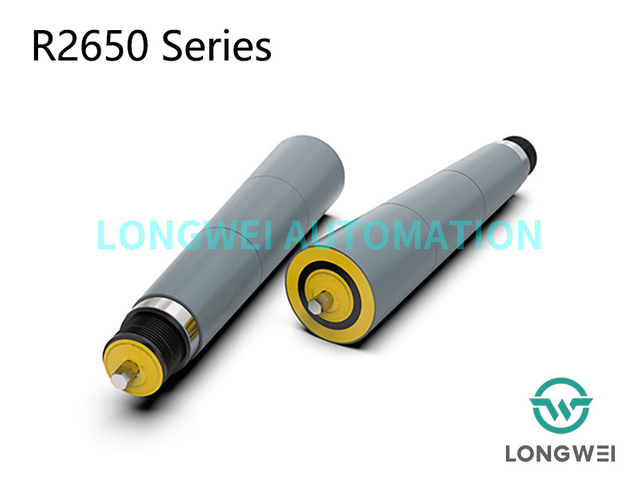

Rouleaux à manches effilées (rouleau droit + manche conique)
Matériel à manches: UHMW-PE / HDPE (options conformes à la FDA)
Charge maximale: 50-300kg
Idéal pour: la transformation des aliments, les produits pharmaceutiques, les lignes d'emballage
Spécifications techniques
| Paramètre | Rouleau soudé | Rouleau à manches |
|---|
| Plage de diamètre | 60-219 mm | 50-114 mm |
| Plage de longueur | 200-2500 mm | 200-1800 mm |
| Vitesse maximale | 2,5 m / s | 1,8 m / s |
| Température de fonctionnement. | -20 ° C à 80 ° C | -10 ° C à 70 ° C |
| Roulements | Roulements à billes de tolérance C3 pré-lubrifiés (série 6200-6300) |
