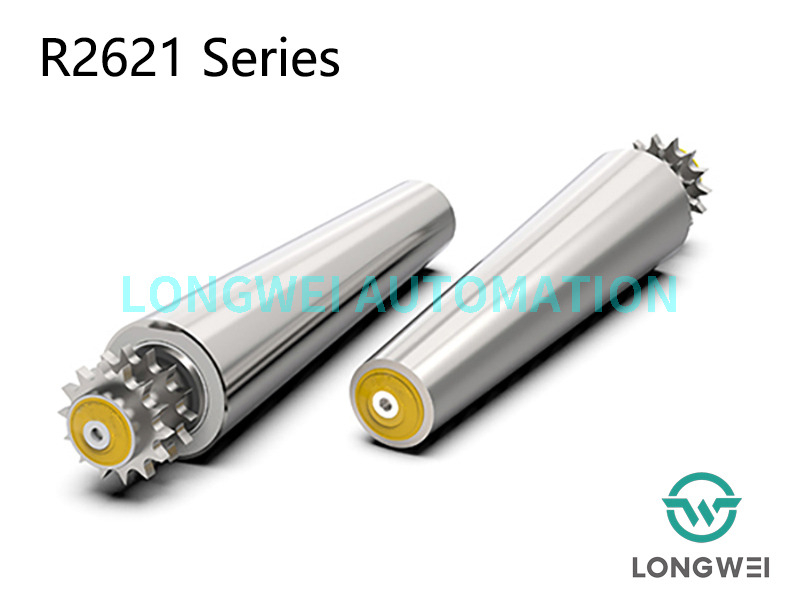

R2621
RONWIN
HS Code: 8431390000
Demande aréel
Section incurvée des systèmes de transport de manutention des unités internes, les rouleaux coniques en acier sont entraînés par chaîne. Associé à des rouleaux à pignons droits en acier pour intégrer la ligne de convoyeur de caisses. Principalement appliqué dans les convoyeurs de charges lourdes pour les caisses de transport, les conteneurs, les palettes ou les barils.
Capacité de charge élevée
Le corps du rouleau est soudé par une plaque d'acier dans un certain degré conique, le pignon en acier est soudé avec le corps du rouleau, le rend capable de transmettre un couple plus élevé et de répondre à la demande de transport de poids lourds.
Un plus large éventail d’environnements de travail
Corps de rouleau en acier et pignon en acier, boîtier de roulement en acier avec roulement à billes de précision en acier qui permet au rouleau de fonctionner à haute et basse température.
Bonne protection contre la saleté et l'eau
L'embout du rouleau résiste bien à la poussière et aux éclaboussures d'eau dans l'environnement de travail.
Tdonnées techniques
| Données techniques générales | |
| Max. capacité de charge | 200 KG |
| Max. vitesse du convoyeur | 30 m/min |
| Plage de température | −30 à +80 °C |
Matériel | |
| Tube | Acier au carbone, acier inoxydable |
| Arbre | Acier huilé antirouille, Acier zingué, Acier inoxydable |
| Boîtier de roulement | Acier |
| Roulement | Roulement à billes de précision |
Délément rive | |
Pignon à double rangée | Acier zingué, oxydation noire, 08B14 |
| Dversions de conception | |
| Embout | Polypropylène, jaune/gris |
| Traitement de surface | Zingué, chromé |
| En retard | Caoutchouc, PU |
Schéma du rouleau de convoyeur conique à pignon en acier série R2621
Dimension de la série R2621 avec installation filetée femelle
Tube Mmatériel | D × T | Arbre | L | Spochette |
Acier zingué | 38×1,2 | Φ12/hexagone 11 | L=L+63 | 08B14T |
Acier zingué | 42×1,5 | Φ12/hexagone 11 | L=L+63 | 08B14T |
Acier zingué | 50×1,5 | Φ12/Φ15/hexagone 11 | L=L+63 | 08B14T |
D1 | CDiplôme onique | D2 | |||||
W=200 | L=300 | L=400 | L=500 | L=600 | L=700 | ||
Φ38 | 3,6° | Φ50,6 | Φ56,9 | Φ63.2 | Φ69,5 | Φ75,8 | Φ82.1 |
Φ42 | Φ54,6 | Φ60,9 | Φ67,2 | Φ73,5 | Φ79,8 | Φ86,1 | |
Φ50 | Φ62,6 | Φ68,9 | Φ75,2 | Φ81,5 | Φ87,8 | Φ94.1 | |
