| Matériel: | |
|---|---|
| Numéro de modèle: | |
| Quantité: | |
65
RONWIN
HS Code: 8431390000
Il s'agit d'une unité de transfert à bille miniature avec un support à goujon fileté, également connue sous le nom de « plongeur à bille » ou de « transfert à bille à ressort ». Elle se compose d'une bille de haute précision (généralement en acier inoxydable) logée dans un corps doté d'un goujon de montage fileté. La balle peut tourner de manière omnidirectionnelle avec un faible frottement. Sa fonction principale est de convertir la friction de glissement en friction de roulement, permettant un mouvement et un positionnement précis et fluides.
Très faible friction de roulement : permet un mouvement fluide et précis avec une force motrice minimale requise. Haute précision et cohérence : la bille et le corps fabriqués avec précision garantissent un fonctionnement fluide et une répétabilité élevée du positionnement.
Installation facile : le goujon fileté permet un vissage direct dans un trou taraudé de l'équipement, rendant l'installation simple, sécurisée et exempte de fixations complexes.
Conception miniature : sa petite taille le rend adapté aux équipements de précision où l'espace est limité.
Durabilité et résistance à la corrosion : La construction en acier inoxydable lui permet de s'adapter à divers environnements industriels, y compris ceux nécessitant de la propreté ou comportant des éléments légèrement corrosifs.
Capacité de charge élevée : malgré sa petite taille, grâce aux matériaux de haute dureté, une seule unité de transfert à billes peut supporter des charges considérables.

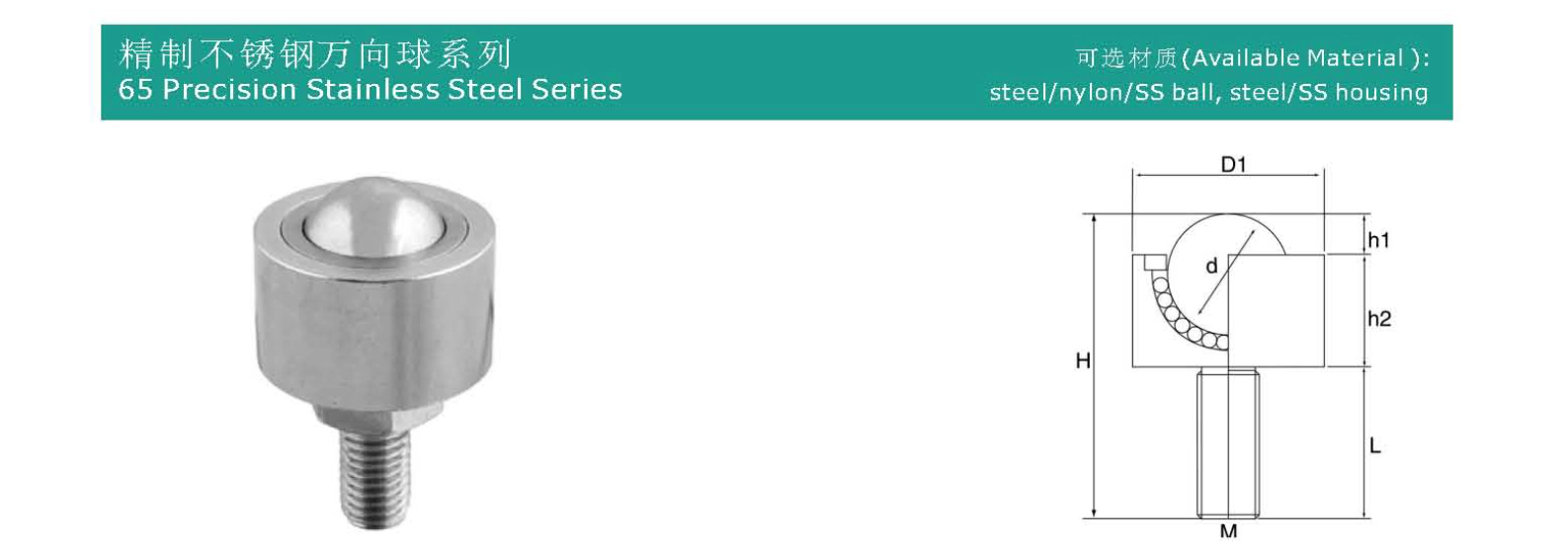

| Numéro de modèle. | Capacité de chargement (kg) | Dimensions (mm) | ||||||||
| Matériel | Suggérer | Max. | d | D1 | H | h1 | h2 | M | L | |
| 6505 | SS/SS | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | M6 | 15 |
| 6508 | SS/SS | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | M6 | 15 |
| 6510 | SS/SS | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | M8 | 20 |
| 6515 | SS/SS | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | M8 | 20 |
| 6519 | SS/SS | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | M10 | 25 |
Bille de précision : généralement fabriquée en acier inoxydable de haute qualité (par exemple 440 C), elle subit un traitement thermique et un meulage de précision pour obtenir une dureté, une résistance à l'usure, une résistance à la corrosion élevées et une très faible rugosité de surface.
Corps et goujon fileté : Le corps abrite la bille et contient généralement un ressort intégré et un mécanisme de réglage de la pression. Le goujon fileté à la base (par exemple, filetages métriques M3, M4, M5, M6) est utilisé pour une installation sécurisée.
Mécanisme de pression et de retour interne : un ressort intégré exerce une pression constante vers le bas sur la balle, garantissant qu'elle maintient un bon contact avec la surface de charge et revient automatiquement à sa position d'origine après avoir été enfoncée.
Lorsqu'une pièce ou un composant d'équipement appuie contre la bille et bouge, la bille tourne en raison de la friction appliquée.
Parce qu’il implique un contact ponctuel et un frottement de roulement, le frottement dynamique est bien inférieur au frottement de glissement. Il en résulte un mouvement linéaire ou de rotation précis, fluide et antiadhésif, sans effort.
Montage sur goujon fileté : Spécifie la méthode d'installation, indiquant qu'il comporte un filetage externe qui se visse dans un trou taraudé de la plaque de base, un peu comme un boulon.
Acier inoxydable : indique le matériau principal, garantissant la solidité, la résistance à l’usure et la résistance à la corrosion.
Précision : met l'accent sur ses faibles tolérances de fabrication, son bon fonctionnement et son adéquation aux applications de haute précision.
Miniature : indique sa petite taille, généralement avec un diamètre de bille compris entre 3 mm et 10 mm, et un diamètre de filetage correspondant petit.
Unité de transfert de balle : indique sa fonction principale : la balle peut tourner librement dans n'importe quelle direction.
Ce produit est un composant essentiel des équipements d'automatisation, des instruments de précision et des accessoires d'outillage. Il est couramment utilisé dans.
Glissières linéaires de précision : servent de rouleau de support passif, aidant le rail de guidage principal à obtenir un mouvement fluide et antidérapant.
Manutention et déplacement de charges lourdes : installé sous une plate-forme et utilisé conjointement avec une plaque de base lisse pour déplacer facilement des pièces ou des équipements lourds.
Montages d'outillage et mécanismes de positionnement : utilisés dans les équipements d'usinage et d'inspection CNC pour soutenir et guider les pièces, permettant un positionnement rapide et précis.
Systèmes de transport et de tri : Agit comme une roue de guidage à faible résistance dans les sections qui nécessitent des changements de direction ou une poussée douce.
Instruments et équipement de bureau : utilisés à l'intérieur d'appareils tels que des scanners et des imprimantes pour prendre en charge les composants mobiles.
Diamètre de la boule : par exemple, 5 mm, 6,35 mm (1/4 pouce), 8 mm, etc.
Spécifications du goujon fileté : par exemple, M4x0,7, M6x1,0, 1/4"-20UNF, etc.
Hauteur totale/hauteur de montage : les dimensions hors tout après l'installation.
Capacité de charge statique : La charge maximale de sécurité qu’il peut supporter dans un état stationnaire.
Capacité de charge dynamique : la charge recommandée qu’il peut supporter en roulant.
Matériau et dureté de la bille : généralement en acier inoxydable 440C, avec HRC ≥ 58.
Force du ressort : La force nécessaire pour enfoncer la balle, ce qui affecte la stabilité et la flexibilité du contact.
L'unité de transfert à billes miniature en acier inoxydable avec support à goujon fileté est un composant technique petit mais vital. Grâce à sa conception mécanique intelligente, il transforme la friction de glissement difficile à contrôler en friction de roulement efficace. Cela fournit une solution de mouvement fluide, sans effort et précise pour divers équipements de précision. Ses caractéristiques robustes, durables et faciles à installer en font un choix idéal pour les ingénieurs concevant des systèmes d'automatisation hautement fiables.
