26
RONWIN
HS Code: 8431390000
2625, 2638, 2651, 2676

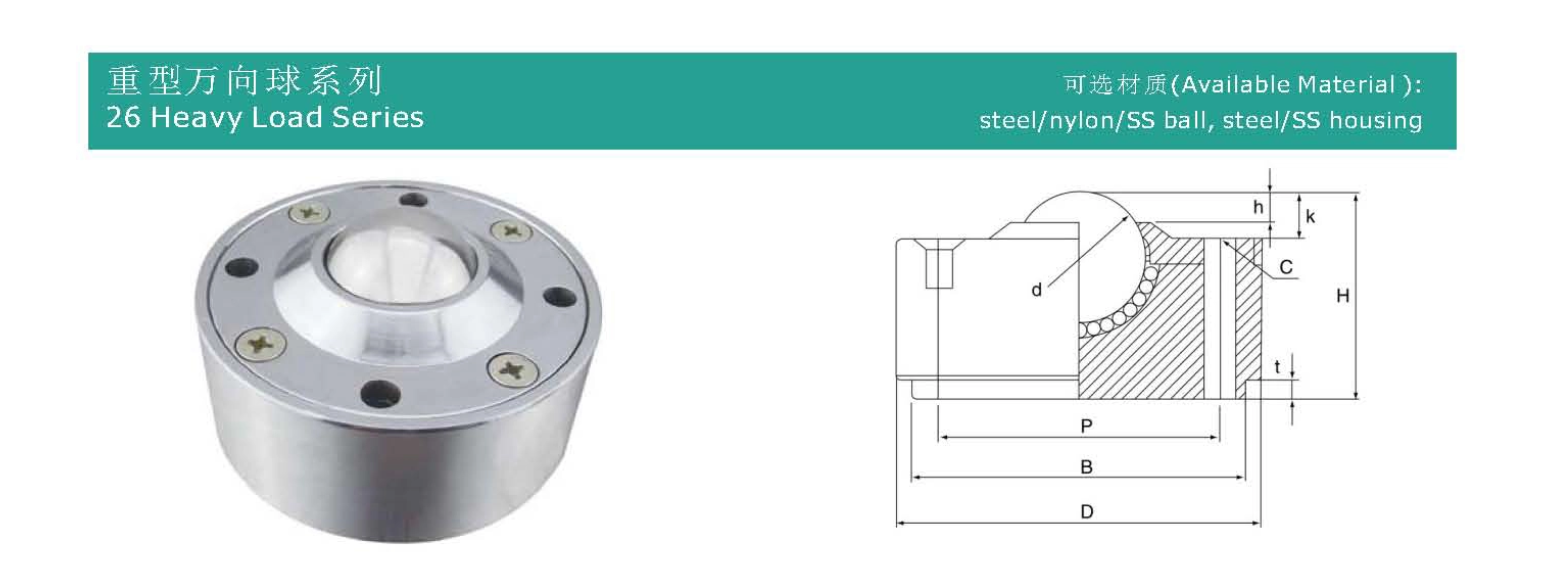

Caractéristiques : fixation encastrée, le corps de l'unité de transfert à billes est usiné par un morceau de barre en acier solide, portant une bille de charge en acier capable de fournir une capacité de charge plus lourde, un trou de sortie de saleté, un couvercle démontable à fixation par vis. Tout le matériel en acier inoxydable est disponible sur demande.
| Numéro de modèle. | Capacité de chargement (kg) | Dimensions (mm) | Poids (g) | |||||||||
| Matériel | Suggérer | Max. | d | D | h | H | K | B × t | P | C | ||
| 2625 | BS/CS | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| SS/SS | 100 | 130 | ||||||||||
| 2638 | BS/CS | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| SS/SS | 150 | 200 | ||||||||||
| 2651 | BS/CS | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| SS/SS | 150 | 200 | ||||||||||
| 2676 | BS/CS | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7,5 | 128 | 4-Φ12 | 10500 |
| SS/SS | 250 | 300 | ||||||||||
L'unité de transfert à billes de précision et robuste est un dispositif de guidage par roulement à haute résistance et à charge élevée conçu pour un mouvement fluide et un positionnement précis des équipements lourds, des grandes pièces ou des systèmes de transport. Dotée d'une structure de montage encastrée, la tête sphérique de l'unité peut être intégrée sous la surface de la plaque de montage, obtenant ainsi une disposition affleurante ou légèrement en saillie avec la surface d'appui pour garantir un mouvement sans interférence et une transition en douceur des pièces.
Capacité de charge élevée : fabriqué à partir d'acier allié de haute qualité (tel que l'acier à roulement GCr15) ou d'un traitement de surface durci, avec une capacité de charge allant de plusieurs centaines de kilogrammes à plusieurs tonnes. Convient aux machines lourdes, à la manipulation de moules, aux lignes de production automatisées et aux applications similaires.
Montage encastré : la plaque de montage est pré-usinée avec des lamages pour intégrer partiellement la boule, évitant ainsi les interférences structurelles. Particulièrement idéal pour le transport continu sur surface plane ou les applications nécessitant un glissement fluide des pièces.
Structure de roulement de précision : soutenue en interne par plusieurs rangées de roulements à billes ou à aiguilles de précision, assurant une rotation à 360° de la bille à faible résistance et haute flexibilité et réduisant la force motrice.
Conception de protection : joints ou revêtements anti-poussière en option (tels que le zingage ou le chrome) pour s'adapter aux environnements industriels humides, poussiéreux ou légèrement corrosifs.
Compatibilité modulaire : prend en charge l'installation de type réseau, permettant un support équilibré et un mouvement multidirectionnel pour les pièces de grande taille grâce à une disposition uniforme.
Traîneaux de changement de moules d'estampage lourds
Déplacement auxiliaire de grandes tables de travail de machines-outils
Modules de convoyage gravitaire pour lignes de tri logistique
Systèmes de transfert de marchandises lourdes pour rayonnages d'entrepôt
Mécanismes de direction porteurs pour véhicules spéciaux (par exemple, transporteurs d'équipement aérospatial)
Nécessite des lamages précis usinés dans la plaque de base de montage, avec l'unité de transfert à billes fixée par des boulons.
Compatible avec les plaques d'acier, les profilés en aluminium ou les surfaces spéciales de rails de guidage. Des interfaces de maintenance de lubrification régulière sont recommandées après l'installation.
Disponible dans diverses spécifications : diamètre de la bille (par exemple, 25 mm à 100 mm), dimensions du trou fileté, hauteur de saillie et autres options personnalisables.
Efficace et économique : réduit considérablement la résistance de friction lors du déplacement d'objets lourds, améliorant ainsi l'efficacité opérationnelle.
Optimisation de l'espace : la conception encastrée permet d'économiser de l'espace vertical tout en conservant une surface de travail plane.
Durable et stable : les processus de traitement thermique et les matériaux résistants à l'usure prolongent la durée de vie et réduisent les coûts de maintenance à long terme.
L'unité de transfert à billes de précision encastrée pour charges lourdes est un composant fonctionnel essentiel dans le secteur de la manutention industrielle de charges lourdes. Son montage intégré et sa conception porteuse élevée équilibrent stabilité et flexibilité, ce qui le rend adapté aux applications avec des exigences strictes en matière de précision, de capacité de charge et d'agencement spatial.
