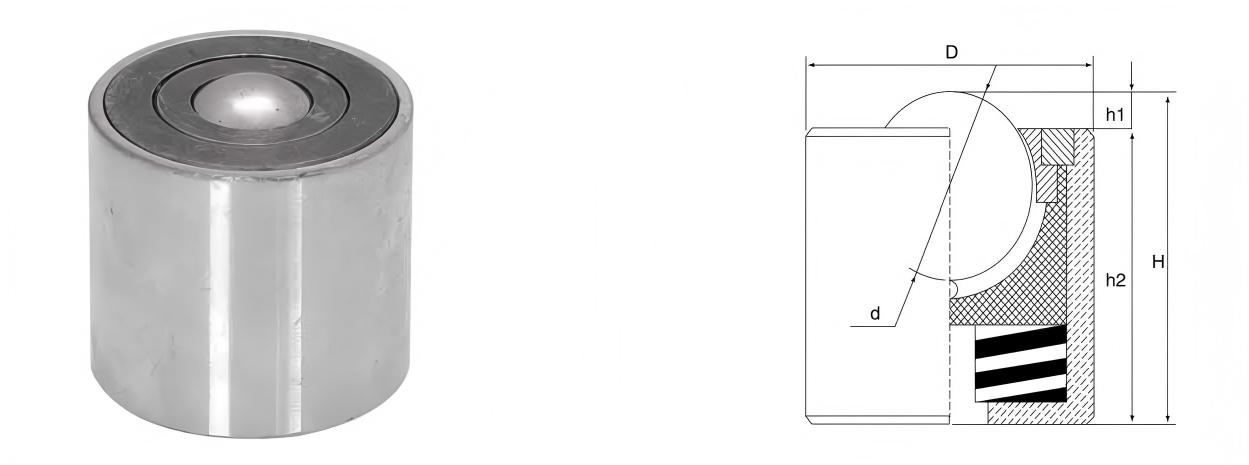

Unité de transfert de boule de charge lourde antichoc de charge de ressort

Une unité de transfert à billes lourdes antichoc à ressort est un composant de manutention omnidirectionnel robuste conçu pour faciliter le mouvement fluide de charges lourdes, inégales ou délicates dans n'importe quelle direction tout en absorbant les chocs, les vibrations et en compensant les irrégularités de surface. Il s'agit d'une amélioration significative par rapport à une unité de transfert à billes standard pour les applications exigeantes.

Considérez-le comme une « roulette » robuste, mais pour une surface stationnaire, où la charge est déplacée sur le dessus de la balle.

Principales fonctionnalités

Le nom lui-même décompose son ensemble de fonctionnalités de base :

1. Mécanisme à ressort :

• Caractéristique : C’est la caractéristique déterminante. L'ensemble du boîtier à billes est monté sur un ressort interne robuste.

• Avantage:

• Absorption des chocs : lorsqu'une charge lourde est appliquée ou tombée sur l'unité, le ressort se comprime, absorbant l'énergie d'impact au lieu de la transférer au châssis du convoyeur, au sol ou à la charge elle-même.

• Compensation de charge : elle ajuste automatiquement la hauteur de la balle pour s'adapter aux fonds de charge, aux palettes ou aux machines inégaux. Cela garantit que le poids de la charge est réparti uniformément sur plusieurs unités, même si elles ne sont pas toutes sur le même plan.

• Contact constant : la tension du ressort garantit que la balle maintient un contact positif avec la charge, empêchant ainsi les secousses, les rebonds ou l'accrochage sur une seule unité.

2. Construction antichoc :

• Caractéristique : Ceci est le résultat de la charge à ressort combinée à une conception robuste. Les composants sont conçus pour résister à des cycles d'impact répétés sans défaillance.

• Avantage : protège à la fois l'unité elle-même et la charge des dommages causés par des impacts soudains, augmentant ainsi considérablement la durée de vie de l'équipement et évitant d'endommager le produit.

3. Capacité de charge robuste/élevée :

• Caractéristique : Construit à partir de matériaux à haute résistance tels que :

• Bille : Acier au carbone chromé trempé, acier inoxydable ou parfois nylon pour des environnements spécifiques.

• Boîtier : Acier au carbone forgé ou usiné ou acier inoxydable.

• Grand diamètre de boule : les unités robustes ont des boules plus grandes (par exemple, 50 mm, 75 mm, 100 mm et plus) pour répartir la charge sur une plus grande surface.

• Avantage : Capable de supporter des charges statiques et dynamiques extrêmement élevées, allant souvent de plusieurs centaines de kilogrammes à plusieurs tonnes par unité.

4. Mouvement omnidirectionnel :

• Caractéristique : La balle tourne librement dans n’importe quelle direction horizontale à l’intérieur de son support.

• Avantage : offre une maniabilité ultime, permettant aux charges d'être tournées, déplacées ou positionnées latéralement avec un minimum d'effort. Cela élimine le besoin de mécanismes de direction complexes.

5. Système de roulement et de joint robuste :

• Caractéristique : La bille repose dans un système de roulements de précision (souvent une série de roulements à aiguilles ou à billes plus petits) qui permet une rotation douce et à faible friction. Des joints de haute qualité (souvent des joints à labyrinthe ou à triple lèvre) sont incorporés.

• Avantage : le système de roulement gère les charges radiales pour un mouvement fluide, tandis que les joints protègent les mécanismes internes de la poussière, des particules, de l'humidité et d'autres contaminants, garantissant ainsi la fiabilité dans les environnements difficiles.

Applications

Ces unités sont indispensables dans les industries où des objets lourds, encombrants ou délicats doivent être déplacés, positionnés ou transférés avec précision et soin.

1. Assemblage et positionnement de machines lourdes :

• Cas d'utilisation : positionnement de grands châssis de machines CNC, de générateurs industriels, de presses à estamper et de composants de turbine sur l'atelier d'assemblage.

• Pourquoi est-il utilisé : La charge du ressort compense les bases inégales de la machine et la fonction antichoc protège les surfaces usinées avec précision contre les dommages causés par les impacts lors du positionnement.

2. Fabrication aérospatiale et aéronautique :

• Cas d'utilisation : Déplacer et aligner les ailes d'un avion, les sections de fuselage et d'autres grandes structures composites.

• Pourquoi est-il utilisé : Les unités permettent des micro-ajustements dans toutes les directions. L’absorption des chocs est essentielle pour protéger les structures composites délicates, valant plusieurs millions de dollars, contre les fissures ou les points de contrainte.

3. Estampage et manipulation des matrices :

• Cas d'utilisation : transfert de matrices d'estampage massives de plusieurs tonnes vers et hors des presses.

• Pourquoi est-il utilisé : Permet un mouvement latéral précis pour aligner la matrice avec les rails de presse. La charge du ressort absorbe le choc initial lorsque la matrice est posée.

4. Stations de transfert de charges lourdes et platines :

• Cas d'utilisation : utilisé à la jonction de deux convoyeurs ou dans le cadre d'un plateau tournant manuel pour changer la direction de palettes lourdes, de rouleaux d'acier ou de grands conteneurs.

• Pourquoi est-il utilisé : Permet à un opérateur de pousser facilement une charge lourde dans une nouvelle direction avec une force minimale. Les unités de transfert à billes sont souvent montées à fleur dans une plaque d'acier pour créer une « table de transfert à billes ».

5. Industrie automobile (composants lourds) :

• Cas d'utilisation : Déplacement de châssis de véhicules, de blocs moteurs et de grands assemblages entre les stations de production.

• Pourquoi est-il utilisé : Offre la flexibilité nécessaire aux réglages manuels et protège à la fois le composant et le poste de travail des forces d'impact.

6. Logistique et entreposage (pour les marchandises lourdes spécialisées) :

• Cas d'utilisation : Manipulation d'équipements industriels lourds, de gros générateurs ou de machines construites sur mesure dans un entrepôt.

• Pourquoi est-il utilisé : Un moyen simple et économique de déplacer des objets trop lourds pour les transpalettes standards ou de forme irrégulière.
