| Matériel: | |
|---|---|
| Numéro de modèle: | |
| Quantité: | |
43
RONWIN
HS Code: 8431390000
Les unités à ressort sont utilisées dans des applications telles que les cisailles, les presses, machines de moulage, bases d'outils, freins ress, applications de chargement par choc. Les unités à billes à ressort réduisent les dommages causés par les charges de choc. Ils permettent également des changements de dimensions dus à la température et s'auto-ajustent pour répartir uniformément les charges.
Caractéristiques : le corps en acier massif est usiné à l'aide d'une machine CNC à partir d'une seule pièce d'acier, traitement de surface zingué, roulement à billes en acier, capacité de charge élevée, ressort intégré avec chargement par choc, fixation par bride de base.

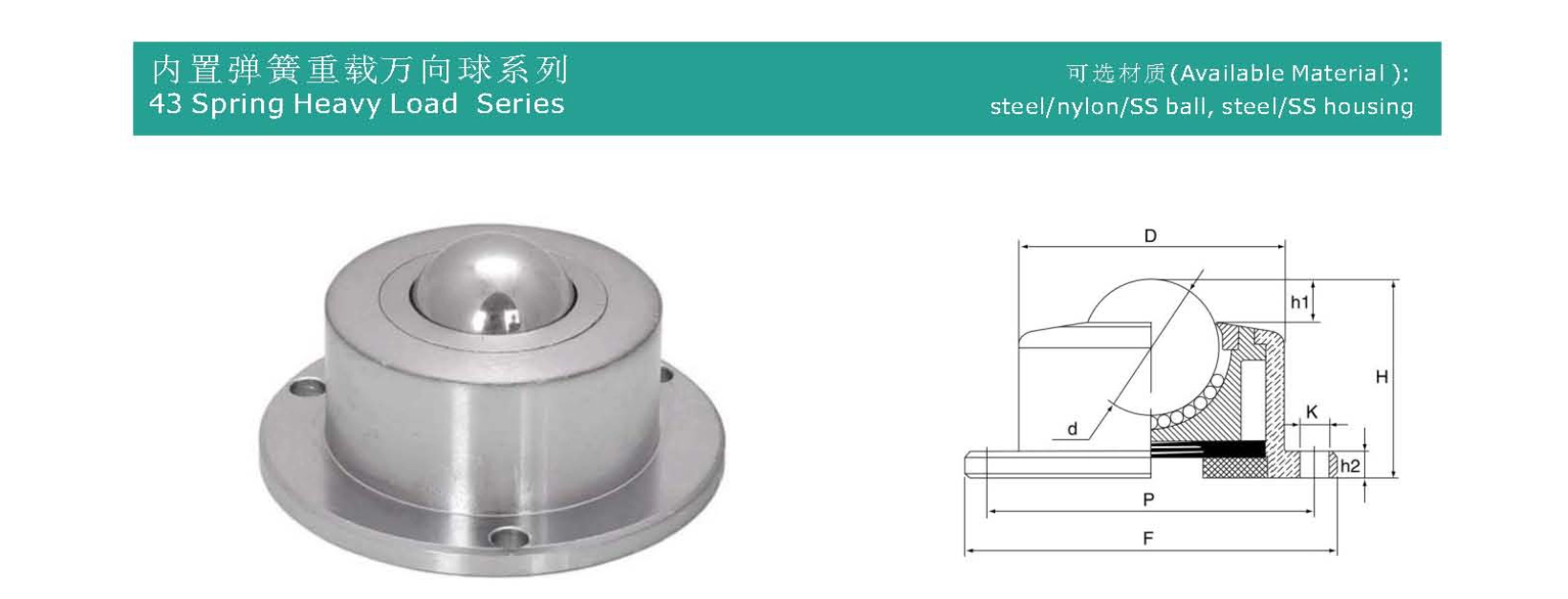

| Numéro de modèle. | Capacité de chargement (kg) | Dimensions (mm) | Poids (g) | |||||||||
| Matériel | Compresser | Proposer/Max. | d | D | F | h1 | h2 | H | P | K | ||
| 4319 | BS/CS | 60kgf | 70/80 | 19.05 | 38 | 53 | 6 | 4.5 | 28 | 46 | 3-Φ5 | 260 |
| 4325 | BS/CS | 100kgf | 120/150 | 25.4 | 50 | 70 | 9 | 5 | 37 | 61.5 | 3-Φ5.5 | 400 |
| 4330 | BS/CS | 150 kgf | 200/250 | 30.163 | 60 | 83 | 10 | 6 | 44 | 73 | 3-Φ6 | 1100 |

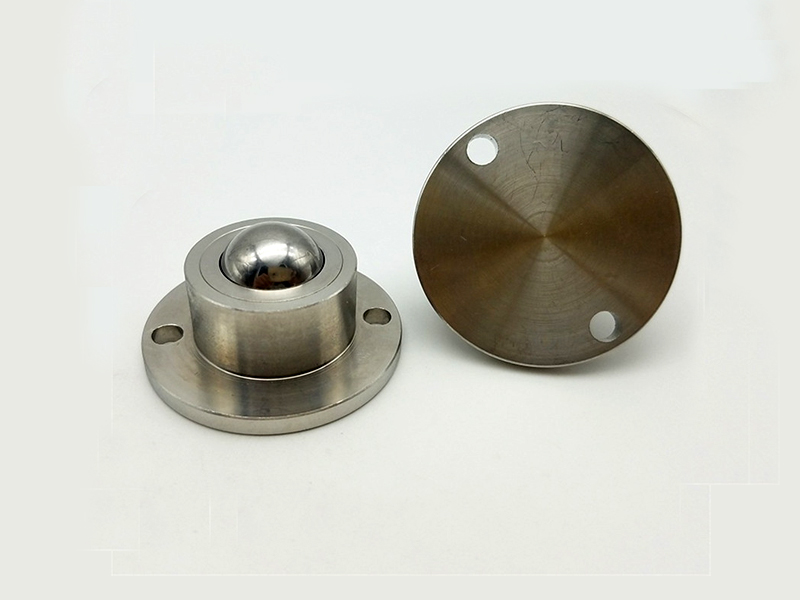

L'unité de transfert à bille anti-vibration à ressort montée sur bride inférieure est un composant d'ingénierie de précision qui intègre un tampon élastique, un nivellement automatique, une pression de contact constante et des fonctions de roulement multidirectionnel.
Son positionnement principal est non seulement de fournir un mouvement à faible friction en tant qu'unité de transfert à billes standard, mais, plus important encore, de résoudre une série de problèmes tels que les vibrations, les chocs, les surfaces de montage inégales et la répartition inégale de la charge rencontrée par l'équipement pendant le mouvement ou le support statique grâce à son mécanisme de chargement à ressort intégré. Il sert de « gardien avancé » de la stabilité de l'équipement et de la fluidité des mouvements.
1. Montage sur bride inférieure :
Fait référence à la bride de montage située au bas du produit. Cette structure permet au corps principal de l'unité de transfert de bille d'être « encastré » dans une découpe de la plate-forme de montage, seule la bille dépassant généralement au-dessus de la surface de la plate-forme.
Avantages : Structure compacte, installation stable, meilleure résistance aux moments de renversement, centre de gravité plus bas de l'équipement et aspect général plus propre.
2. Chargement à ressort :
C'est l'âme du produit. Un ensemble de ressorts de précision (généralement des ressorts hélicoïdaux ou des ensembles de ressorts à disque) est intégré sous ou derrière la bille.
Les ressorts fournissent une poussée vers le haut continue et prédéfinie. Cela signifie que la balle n'est pas fixée de manière rigide mais peut être comprimée vers le bas tout en possédant la capacité de rebondir et de se réinitialiser automatiquement.
3. Anti-vibrations :
C'est l'une des fonctions principales activées par le chargement par ressort. Le système de ressorts agit comme un amortisseur, absorbant et isolant efficacement les chocs, les vibrations et les oscillations de micro-amplitude à haute fréquence de la direction du mouvement (vertical et, dans une certaine mesure, latérale).
Il protège les équipements de précision transportés ou réduit la transmission des vibrations générées par le mécanisme mobile lui-même.
4. Unité de transfert de balle :
Le composant de roulement central, généralement une bille en acier ou en céramique de roulement de haute précision, permet un roulement multidirectionnel dans une douille à bille résistante à l'usure.
1. Charge élastique et nivellement automatique :
Lorsque plusieurs unités de transfert à billes sont installées sous la même plate-forme, même si la base de montage ou la piste de transport est légèrement inégale, la compression des ressorts s'ajuste de manière adaptative. Les ressorts soumis à des charges plus lourdes se compriment davantage, tandis que ceux soumis à des charges plus légères se compriment moins, garantissant que toutes les billes maintiennent un contact uniforme avec la piste à tout moment. Cela évite la surcharge ou le glissement suspendu des billes individuelles qui peuvent se produire avec des installations rigides en raison du « contact à trois points ».
2. Absorption des vibrations et des chocs :
Lorsque vous rencontrez des joints de voie, des bosses ou des impacts d'inertie lors du démarrage/arrêt, l'expansion et la contraction des ressorts dissipent l'énergie d'impact, convertissant les chocs instantanés sévères en déplacements doux et lents. Cela réduit considérablement l’accélération maximale (force G) transmise à l’équipement.
3. Fournir une pression de contact constante :
Indépendamment des fluctuations mineures de la charge, les ressorts exercent en permanence une pression presque constante sur la bille, garantissant un contact fiable et un roulement fluide entre la bille et la piste. Cela évite les oscillations, le bruit ou un positionnement inexact causé par un mauvais contact dans des conditions de lumière ou sans charge.
4. Compensation de l'usure et des erreurs :
À mesure que les billes et les chenilles s'usent avec le temps, ou si la structure subit une déformation mineure en raison de changements de température, la dilatation et la contraction du ressort peuvent automatiquement compenser ces changements dimensionnels, maintenant ainsi des performances stables du système et prolongeant la durée de vie globale.
Excellente résistance aux vibrations et aux chocs : protège les instruments de précision, les machines-outils CNC, les plates-formes optiques, les équipements de mesure, etc., contre les dommages causés par les vibrations.
Adaptation automatique aux irrégularités : résout complètement les problèmes de répartition inégale de la charge causés par des erreurs d'installation ou le tassement des fondations, améliorant ainsi la stabilité du système.
Mouvement extrêmement fluide : une pression de contact constante assure une friction stable tout au long du processus, du démarrage au mouvement à vitesse constante, éliminant « l'effet stick-slip ».
Longue durée de vie et haute fiabilité : en compensant l'usure, les contraintes maximales sont réduites, prolongeant ainsi la durée de vie des billes, des chenilles et de l'ensemble du système de support en synchronisation.
Exigences réduites en matière de précision de base : permet d'économiser du temps et des coûts associés au nivellement des surfaces de montage et des rails.
Ce composant est utilisé dans des domaines où les exigences en matière de stabilité, de précision et de fiabilité sont extrêmement élevées :
1. Fabrication et inspection de précision :
Portiques mobiles ou tables de travail de machines à mesurer tridimensionnelles (MMT), machines de découpe laser, machines-outils CNC de haute précision.
Systèmes de support de micro-mouvements et d'amortissement des vibrations pour plateformes optiques, machines de lithographie.
Systèmes de manipulation de plaquettes pour équipements de fabrication de semi-conducteurs.
2. Mouvement d’équipement de précision lourd :
Bases de montage et systèmes de mouvement pour les gros équipements médicaux (par exemple, IRM, tomodensitométrie), garantissant que la qualité de l'imagerie n'est pas affectée par les vibrations.
Bases pour tables vibrantes expérimentales, centrifugeuses, isolant leurs propres vibrations des effets de l'environnement.
3. Manutention de matériaux haut de gamme :
Roues de support auxiliaires pour plates-formes lourdes sur coussin d'air ou AGV transportant des composants électroniques de précision, des panneaux de verre, des œuvres d'art fragiles.
Plateformes d'assemblage et d'essais de satellites, composants de radars de précision dans les domaines aérospatial et aéronautique.
4. Véhicules et équipements spéciaux :
Support de nivellement et d'amortissement des vibrations pour les plates-formes d'expansion des véhicules militaires spéciaux et des véhicules radar.
Mécanismes coulissants pour compartiments d'expansion dans les camping-cars haut de gamme ou les laboratoires mobiles.
Une unité de transfert à billes standard (rigide) est un convertisseur de mouvement passif (convertissant le glissement en roulement). En revanche, la bille de transfert antivibratoire à ressort est un système électromécanique actif et intelligent. Grâce à ses éléments élastiques, il confère au système de transfert à billes une adaptabilité dynamique, l'élevant d'un simple composant à un sous-système doté de fonctions tampon, de nivellement et de stabilisation de pression.
L'unité de transfert à bille anti-vibration à ressort montée sur bride inférieure représente la forme avancée de technologie de transfert à bille. Il combine les principes d'élasticité et de frottement de roulement en ingénierie mécanique pour fournir une solution modulaire élégante et efficace aux principaux défis de la fabrication d'équipements haut de gamme, tels que le contrôle des vibrations, la maintenance de précision et un fonctionnement fiable. Son objectif n'est pas simplement de rendre les objets « mobiles », mais de garantir qu'ils restent « aussi stables qu'une montagne lorsqu'ils sont à l'arrêt, et aussi lisses que l'eau qui coule lorsqu'ils sont en mouvement ».
