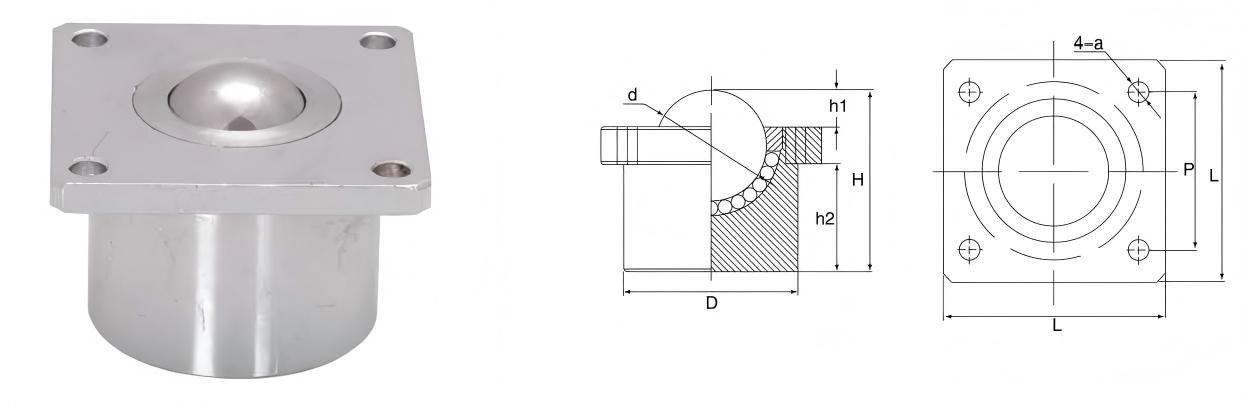

Une unité de transfert à billes à charge lourde montée sur bride supérieure est un composant de manutention robuste et omnidirectionnel. Il se compose d'une grande bille porteuse placée dans un boîtier qui contient de nombreuses billes de roulement de précision plus petites, permettant à la bille principale de tourner librement dans n'importe quelle direction. Le « Montage à bride supérieure » fait référence à sa méthode d'installation, dans laquelle l'unité est déposée dans un trou prédécoupé dans une surface (comme une table ou un lit de convoyeur) et fixée par le haut avec des boulons, ce qui rend l'installation et le retrait très simples. Ces unités sont conçues pour supporter et faciliter le déplacement de charges extrêmement lourdes avec un minimum d'effort.
Matériaux robustes : la bille principale et le boîtier sont généralement fabriqués en acier trempé, en acier inoxydable ou parfois en acier chromé pour une résistance, une résistance à l'usure et une durabilité maximales.
Grande boule porteuse : la boule principale est nettement plus grande que celles des unités standard, conçue pour répartir des charges ponctuelles élevées sur une plus grande surface.
Mécanisme de roulement haute capacité : la douille est remplie de billes de précision durcies (le mécanisme de « transfert ») qui permettent à la bille principale de tourner avec une très faible friction. Ceux-ci sont souvent scellés et lubrifiés en permanence à vie.
Installation facile : l'unité comporte une bride ou une lèvre qui repose sur la surface supérieure de la plaque de montage. Il est fixé par des boulons qui traversent les trous de cette bride. C’est sa caractéristique déterminante.
Aucun accès inférieur requis : contrairement aux unités boulonnées qui nécessitent un accès sous la table, les unités à bride supérieure peuvent être installées et retirées par le haut. C’est un avantage majeur pour de nombreuses structures.
Sûr et stable : une fois boulonnée, la bride fournit une base large et stable qui résiste au basculement et au basculement sous des charges lourdes et changeantes.
Conçu pour un poids extrême : ils ne sont pas destinés aux caissons lumineux. Les unités individuelles peuvent avoir des capacités de charge dynamique allant de plusieurs centaines de kilogrammes (kg) à plusieurs milliers de kg par unité.
Capacité de charge statique : La capacité de charge statique (lorsque la charge est stationnaire) est souvent 3 à 5 fois supérieure à la capacité de charge dynamique, garantissant ainsi l'absence de déformation sous les charges stockées.
Mouvement omnidirectionnel : le principal avantage est qu’ils permettent de déplacer des charges dans n’importe quelle direction horizontale avec une force de poussée minimale, ainsi que de les faire pivoter facilement.
Faible friction de démarrage et de roulement : la fabrication de haute qualité garantit un mouvement fluide, empêchant le « stick-slip » et permettant de positionner des objets lourds avec précision.
Cycle de service : conçu pour une utilisation continue ou semi-continue dans des environnements industriels exigeants.
Options à ressort : De nombreux modèles robustes sont disponibles avec un mécanisme à ressort qui soulève légèrement la boule au-dessus de la surface de montage. Cela maintient la charge élevée lorsqu'elle n'est pas utilisée et garantit que la charge est partagée entre plusieurs unités.
Étanchéité : les options incluent des joints en caoutchouc ou des joints à labyrinthe pour protéger les roulements internes de la poussière, des débris et de l'humidité, ce qui est essentiel pour la longévité dans les environnements difficiles.
La combinaison unique d'une résistance massive, d'un montage facile et d'un mouvement multidirectionnel rend ces unités indispensables dans des scénarios spécifiques de charges lourdes.
Fabrication automobile : utilisé sur les gabarits et les accessoires d'assemblage pour positionner et faire pivoter des composants lourds tels que les blocs moteurs, les transmissions et les châssis de véhicules.
Aérospatiale : Faciliter le mouvement et l’alignement précis des ailes des gros avions, des sections de fuselage et d’autres composants.
Machines industrielles : assistance à l'assemblage et à l'installation de grandes presses, de machines de moulage par injection et d'équipements CNC.
Transfert multidirectionnel : Une grille d'unités de transfert de billes est installée à affleurement dans la surface d'une table (souvent appelée « table de transfert de billes »). Cela crée une zone dans laquelle les palettes, caisses ou machines lourdes peuvent être facilement poussées hors d'une ligne de convoyeur, tournées à 90 degrés ou transférées sur un autre convoyeur.
Stations de changement de direction : essentielles dans les lignes de logistique et de fabrication où le chemin du flux de produits doit changer sans systèmes de convoyeurs complexes.
Support et déplacement de tôles : utilisé conjointement avec des presses plieuses et des découpeuses laser pour supporter de grandes et lourdes feuilles de métal (par exemple, des plaques d'acier), permettant aux opérateurs de les faire glisser en position pour le traitement sans rayer la surface.
Quais de chargement et entrepôts : intégrés dans des plaques de quai robustes ou des sections de plancher pour faciliter la manœuvre des palettes entièrement chargées pesant des milliers de kilogrammes dans et hors des camions.
Rotateurs de palettes : utilisés comme composant clé dans les dispositifs conçus pour faire tourner des palettes lourdes pour l'emballage ou la dépalettisation.
Tout dispositif de serrage ou gabarit d'assemblage personnalisé qui nécessite qu'un composant lourd soit facilement repositionné ou tourné par un opérateur ou un robot intégrera souvent ces unités.
| Caractéristique | Montage sur bride supérieure | Montage boulonné (type à goujon) | Montage sur bride inférieure |
|---|---|---|---|
| Méthode de montage | Lâché dans le trou, boulonné par le haut. | Goujon fileté vissé dans un trou taraudé par le bas. | Les boulons traversent la bride par le haut, mais la bride repose sous la surface de montage. |
| Facilité d'installation | Très facile. Aucun accès par le bas n'est nécessaire. | Difficile. Nécessite un taraudage précis et un accès en dessous. | Modéré. Nécessite un trou de dégagement et un accès en dessous pour les écrous. |
| Stabilité sous charge | Parfait. La large bride résiste au basculement. | Bien, mais dépend de la solidité du fil. | Excellent, similaire à la bride supérieure. |
| Idéal pour | Plaques, tables et surfaces épaisses où l'accès par le bas est restreint. | Surfaces fines où un fil solide peut être formé. | Situations où une surface supérieure parfaitement affleurante est essentielle. |
Les unités de transfert à billes pour charges lourdes à montage sur bride supérieure sont la solution idéale lorsque vous devez déplacer des charges massives et encombrantes sans effort dans n'importe quelle direction. Leur construction robuste garantit une fiabilité sous des contraintes extrêmes, tandis que leur conception à bride montée sur le dessus offre une flexibilité d'installation inégalée. Ce sont des composants fondamentaux pour créer des systèmes de manutention efficaces, ergonomiques et sûrs dans les environnements industriels les plus exigeants, des usines automobiles aux ateliers de machinerie lourde.
Caractéristiques : Les unités de transfert à billes sont conçues et fabriqués selon des normes précises. Ils offrent les plus hautes performances disponibles dans les applications de transfert de charge avec des diamètres de boule de charge de 12 mm à 51 mm et une plage de capacité de charge de 15 kg à 600 kg, utilisés avec boule vers le haut ou vers le bas. Les unités de transfert à billes fonctionnent selon le principe de recirculation de billes. La boule de charge tourne sur un lit de petites boules supportées sur une table en acier trempé usinée avec précision. Le corps de l'unité est usiné à l'aide de machines CNC à partir d'une seule pièce d'acier massif, les brides sont donc intégrales.
