41
RONWIN
HS Code: 8431390000
4115, 4122, 4130, 4145
Les cisailles, les presses, les machines de moulage, les bases d'outils, les freins à ressort et les applications de chargement par choc utilisent tous des unités à ressort. Les unités à billes à ressort réduisent les dommages causés par les charges de choc. Ils permettent également des changements dimensionnels liés à la température et s'auto-ajustent pour répartir uniformément les charges.
Les caractéristiques comprennent un corps en acier massif usiné à partir d'une seule pièce d'acier à l'aide d'une machine CNC, un traitement de surface zingué, une bille en acier à roulement à haute capacité de charge, un ressort intégré avec charge de choc et une fixation par bride supérieure.

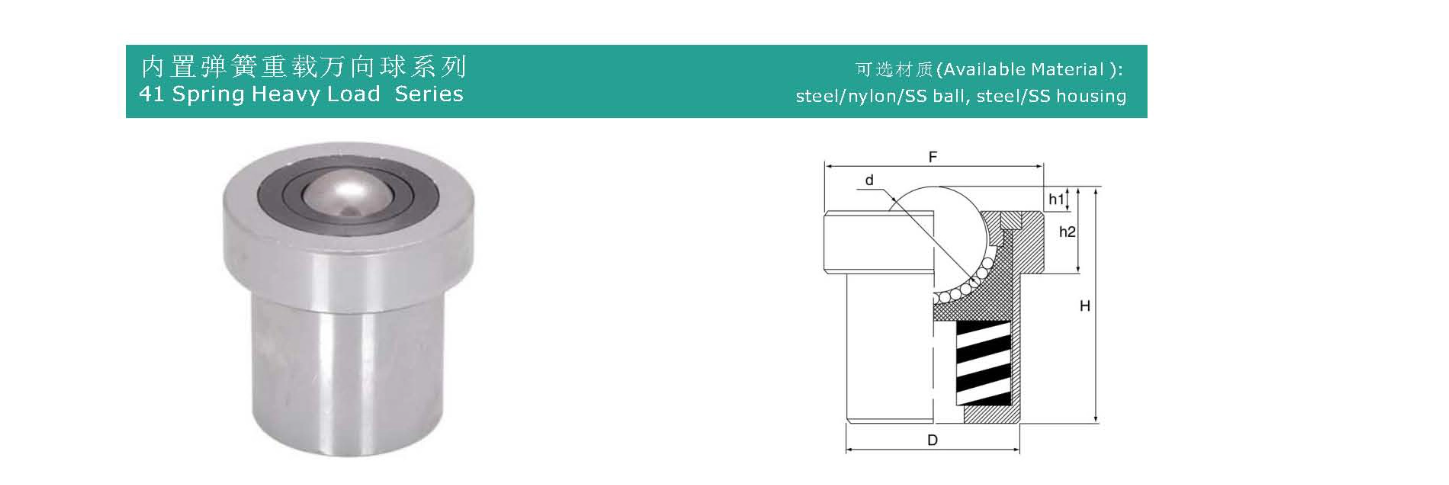

| Numéro de modèle | Capacité de chargement (kg) | Dimensions(mm) | Poids (g) | |||||||
| Matériel | Compresser | Proposer/Max. | d | D | F | h1 | h2 | H | ||
| 4115 | BS/CS | 40 kgf | 50/60 | 15.875 | 28 | 35 | 2 | 6 | 36 | 130 |
| 4122 | BS/CS | 60kgf | 70/80 | 22.225 | 39 | 50 | 4.5 | 18.5 | 54 | 350 |
| 4130 | BS/CS | 100kgf | 120/150 | 30.163 | 49 | 62 | 7.1 | 24.6 | 67 | 770 |
| 4145 | BS/CS | 200kgf | 250/280 | 45 | 66.5 | 86 | 10 | 36 | 101.5 | 2120 |
Il s'agit d'un dispositif combiné dont la fonction principale est de fournir un point d'appui roulant multidirectionnel avec élasticité et capacité de réinitialisation automatique.
Principe de fonctionnement :
Charge et roulement : lorsqu'un objet (par exemple, une pièce à usiner, un équipement, une plaque) se déplace sur cet appareil, son poids appuie sur la bille de l'unité de transfert de bille. La boule de transfert peut rouler dans n'importe quelle direction horizontale avec un faible frottement, guidant et déplaçant ainsi facilement des objets lourds.
Amortissement et compression : lorsque la charge est excessive ou qu'un impact vers le bas se produit, la pression dépasse la précharge du ressort interne, ce qui amène l'ensemble de l'unité de transfert à bille (y compris le boîtier et la bille) à comprimer le ressort vers le bas.
Réinitialisation automatique et compensation de hauteur : lorsque la charge diminue ou que l'impact disparaît, le ressort pousse vers le haut, ramenant l'unité de transfert à bille à sa hauteur d'origine. Cette conception compense les irrégularités de l'équipement ou des surfaces de piste et absorbe les vibrations et les chocs.
Tête de transfert à bille : le composant mobile principal. Se compose généralement d'une bille en métal de précision (par exemple, acier au carbone, acier inoxydable) ou en nylon et d'une douille correspondante (boîtier de roulement). La douille contient généralement plusieurs petits roulements à billes garantissant une rotation fluide de la bille dans plusieurs directions.
Spring : le composant fonctionnel principal. Installé sous la tête de transfert à bille, il fournit une poussée vers le haut et une capacité d'amortissement. La force du ressort est conçue en fonction des exigences de charge.
Base de montage à bride : la base structurelle et l'interface d'installation. Il s'agit d'une structure en forme de disque ou cylindrique avec un cercle de trous de montage. Il peut être fixé facilement et en toute sécurité aux plates-formes d'équipement, aux cadres ou aux plaques de support des lignes de convoyeurs à l'aide de boulons ou de vis.
Boîtier/manchon : généralement une structure cylindrique qui entoure le ressort et une partie de la douille de transfert à bille. Il sert à protéger le ressort, à empêcher la poussière et les débris de pénétrer et à guider le mouvement vertical du ressort.
Amortissement et absorption des chocs : le ressort absorbe efficacement les impacts et les vibrations générés lors de la manipulation, protégeant ainsi les équipements et produits de précision transportés.
Hauteur auto-adaptative : peut compenser automatiquement les surfaces de support inégales, garantissant que tous les points de support partagent la charge uniformément.
Protection de surface : réduit les impacts rigides sur l'équipement et sur l'unité de transfert à billes elle-même, prolongeant ainsi la durée de vie. Pour les surfaces de convoyeur constituées de matériaux souples (par exemple le bois, certains plastiques), la pression du ressort peut empêcher les indentations.
Flexibilité et faible friction : conserve la capacité de roulement multidirectionnelle inhérente aux transferts à billes, ce qui rend le positionnement et la rotation des objets lourds très faciles.
Installation facile : la conception de la bride permet une installation très rapide et sécurisée, nécessitant simplement un boulonnage.
Précharge réglable (certains modèles) : Certains modèles haut de gamme peuvent offrir une précharge de ressort réglable pour s'adapter à différentes exigences de charge.
Ce dispositif est largement utilisé dans les systèmes de manutention et de traitement des matériaux nécessitant flexibilité, amortissement et positionnement précis :
Systèmes de convoyeurs de chaîne d'assemblage : Agit comme une station d'amortissement et de retournement, en particulier aux jonctions où les pièces doivent passer en douceur d'une ligne à l'autre.
Changement et positionnement des matrices/moules : utilisé dans les grandes presses à estamper, les machines de moulage par injection, etc., pour soutenir et faciliter le mouvement des moules lourds.
Plateformes d'assemblage de précision : servent de points d'appui sur les tables d'assemblage de précision où un réglage manuel de la position des composants lourds est nécessaire.
Traduction d'équipement lourd : utilisé pour déplacer des machines-outils, de grandes armoires, etc. ; la charge du ressort peut absorber les vibrations causées par des sols inégaux.
Élévateurs et plates-formes élévatrices : servent de points de support de guidage et d'amortissement pour la plate-forme.
Outillage et accessoires spécialisés : dans les stations d'essai ou de traitement où la "flottation" de la pièce est nécessaire.
Capacité de charge : Il s’agit du paramètre de sélection le plus critique. La charge statique et dynamique maximale que chaque unité à bille doit supporter doit être calculée et un produit avec les spécifications correspondantes doit être sélectionné. La capacité de charge est principalement déterminée par la rigidité du ressort.
Course : La distance compressible maximale du ressort. Il est nécessaire de s'assurer que cette course est suffisante pour gérer les variations de hauteur et les impacts attendus.
Matériau et taille de la balle :
Matériau : les billes en acier inoxydable sont résistantes à la corrosion, adaptées aux environnements alimentaires, pharmaceutiques ou propres ; les billes en acier au carbone sont économiques et ont une capacité de charge élevée ; les boules de nylon ne rayeront pas les surfaces du produit.
Taille : les diamètres de billes plus grands offrent généralement un roulement plus fluide et une capacité de charge plus élevée.
Dimensions d'installation : vérifiez que le diamètre du trou de la bride, l'espacement des trous (PCD) et les dimensions hors tout sont adaptés à l'espace disponible sur l'équipement.
Environnement d'exploitation : Tenez compte de la température, de l'humidité, de la présence de produits chimiques corrosifs, etc., pour sélectionner le matériau approprié (par exemple, l'acier inoxydable) et le type de lubrification.
L'unité de transfert à bille montée sur bride à ressort est un composant industriel haute performance qui intègre des fonctions de roulement, d'amortissement et d'installation pratiques. Grâce à des principes mécaniques simples, il résout les problèmes liés au frottement, à la compensation des impacts et au positionnement précis lors de la manutention de charges lourdes. Il s'agit d'un petit composant indispensable et « intelligent » dans les équipements d'automatisation et les systèmes de manutention.
