Une unité de transfert à bille rétractable à ressort est un composant de transfert à bille spécialisé qui intègre des fonctions d'amortissement et de réinitialisation. Sa caractéristique principale est un mécanisme à ressort interne qui permet à la rotule de se comprimer vers le bas (« se rétracter ») sous une pression verticale et de revenir automatiquement à sa position d'origine une fois la pression supprimée. Il conserve les caractéristiques de roulement à faible friction d'une unité de transfert à billes standard tout en ajoutant une fonction d'amortissement rétractable, ce qui le rend couramment utilisé dans les applications de précision qui nécessitent des variations de hauteur de manipulation, fournissant un amortissement ou appliquant une pression contrôlée.
Force du ressort/pression initiale : la force minimale (N ou kgf) requise pour initier la rétraction de la rotule.
Distance de course/rétraction : La distance compressible maximale (mm) que la rotule peut parcourir de son point le plus haut à son point le plus bas.
Hauteur totale et dimensions de montage : comprend les dimensions hors tout après l'installation et les spécifications de filetage/trou de montage.
Diamètre et matériau de la rotule : détermine la capacité de charge et l'adéquation à l'environnement.
Capacité de charge : La charge maximale (statique et dynamique) qu’il peut supporter.
Précision de répétabilité : cohérence dans le retour à la position initiale après plusieurs cycles de compression et de réinitialisation.
| numéro de modèle. | matériel | capacité de chargement (kg) | poids (g) | |
| suggérer | maximum. | |||

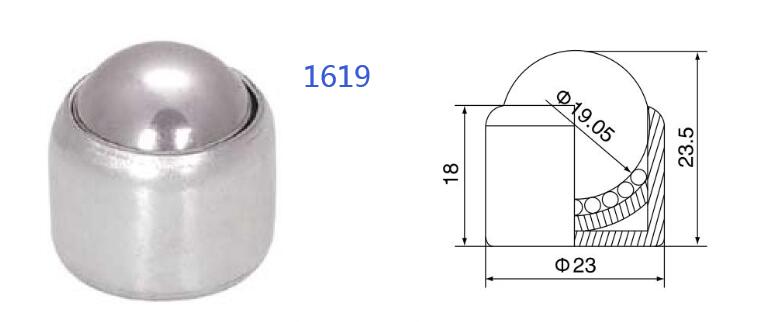

| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |
| numéro de modèle. | matériel | capacité de chargement (kg) | poids (g) | |
| suggérer | maximum. | |||

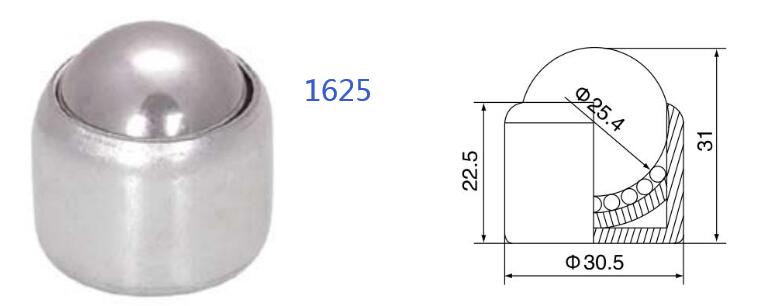

| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
Ce produit se compose généralement des composants clés suivants :
Rotule : Une sphère en métal de haute précision (comme l'acier inoxydable 440C) ou en céramique avec une surface lisse, une dureté élevée et une résistance à l'usure, assurant un roulement omnidirectionnel fluide.
Douille à bille : siège en forme de bol qui abrite la tête sphérique, généralement constitué de matériaux à faible friction et résistants à l'usure (tels que le plastique technique, le bronze ou l'acier trempé). Sa paroi intérieure épouse précisément la rotule, lui permettant de rouler librement.
Mécanisme à ressort : C'est le noyau permettant la fonction "rétraction". Un ressort est installé sous la rotule.
Type : Il peut s'agir d'un ressort de compression hélicoïdal, d'un ressort à disque ou d'un élastomère (comme le polyuréthane).
Fonction : Fournit une force élastique verticale contrôlable.
Boîtier/manchon de montage : une coque métallique cylindrique qui contient l'intégralité du mécanisme interne. Il comporte généralement des filetages externes (par exemple, des filetages métriques de la série M) ou une bride de montage pour une installation sécurisée dans les plaques de base ou les cadres de l'équipement.
Joint (en option) : sur certains modèles ayant des exigences plus élevées, une bague d'étanchéité est incluse pour empêcher la poussière et les débris de pénétrer dans le mécanisme interne, garantissant ainsi un fonctionnement fiable à long terme.
Amorti et absorption des chocs : le ressort absorbe efficacement l'énergie d'impact des pièces ou de l'équipement, protégeant à la fois la pièce et l'équipement lui-même, et réduisant le bruit.
Adaptation aux variations de hauteur : lorsque les pièces sur une ligne de convoyeur ont des hauteurs inégales, la compression du ressort peut automatiquement compenser cette différence de hauteur, garantissant que toutes les pièces sont efficacement soutenues et transportées en douceur.
Fourniture d'une pression constante : la force du ressort peut être convertie en une pression descendante ou latérale stable et contrôlable sur la pièce, souvent utilisée pour les applications de positionnement, de serrage ou de maintien.
Protection contre les surcharges : en cas de surcharge accidentelle, la rotule peut se rétracter complètement, offrant ainsi une fonction de protection de sécurité mécanique.
Réinitialisation automatique : une fois la pression d'en haut supprimée, le ressort repousse immédiatement la rotule dans sa position d'origine, prête pour le cycle suivant.
Fonction de roulement maintenue : la tête sphérique conserve toute sa capacité de roulement à faible friction, qu'elle soit comprimée, étendue ou dans n'importe quelle position intermédiaire.
État initial : sans charge, le ressort est étendu, poussant la rotule vers sa position la plus haute.
Compression et rétraction : lorsqu'une pièce à usiner appuie sur la tête sphérique avec une force dépassant la précharge du ressort, l'ensemble de la tête sphérique surmonte la force du ressort et se déplace vers le bas dans son ensemble (« se rétracte »).
Roulement et amortissement : pendant la rétraction et lorsqu'elle est stabilisée dans n'importe quelle position, la tête sphérique peut toujours rouler librement, déplaçant la pièce, tandis que le ressort fournit en permanence un amortissement et un soutien.
Réinitialisation : lorsque la pièce est retirée et que la pression disparaît, la force du ressort repousse l'ensemble de la rotule dans sa position initiale la plus élevée.
Ce composant est largement utilisé dans les paramètres d'automatisation nécessitant une gestion flexible et adaptative :
Positionnement et serrage des pièces : utilisé dans l'usinage CNC ou les dispositifs d'inspection pour serrer les pièces par le haut ou le côté, tout en permettant le mouvement dû à la dilatation/contraction thermique ou à des ajustements de position mineurs.
Mécanismes de tri et de détournement : utilise ses caractéristiques de rétraction et de roulement aux points de tri pour guider les pièces et changer leur direction.
Plates-formes de transport réglables sur l'axe Z : utilisées pour supporter des pièces de différentes hauteurs, garantissant que toutes les surfaces inférieures de la pièce entrent en contact avec une surface d'entraînement unifiée (par exemple, une courroie ou une plaque supérieure).
Dispositifs de protection contre les surcharges : installés dans les zones sujettes au brouillage ; la rotule se rétracte lorsque la résistance est excessive, évitant ainsi d'endommager l'équipement.
Lignes d'assemblage de précision : Fournit un support conforme pendant le processus d'assemblage pour éviter de rayer les surfaces des composants de précision.
L'unité de transfert à bille rétractable à ressort est un composant intelligent hautement intégré. Il combine ingénieusement le roulement omnidirectionnel avec l'amortissement par ressort, résolvant les défis courants des systèmes d'automatisation tels que l'impact rigide, les incohérences de hauteur et le besoin de serrage flexible. Il confère aux équipements mécaniques une plus grande adaptabilité et fiabilité, constituant une solution cruciale dans les domaines de l'assemblage de précision, de la manutention et des montages d'outillage.
Une unité de transfert à bille rétractable à ressort est un composant de transfert à bille spécialisé qui intègre des fonctions d'amortissement et de réinitialisation. Sa caractéristique principale est un mécanisme à ressort interne qui permet à la rotule de se comprimer vers le bas (« se rétracter ») sous une pression verticale et de revenir automatiquement à sa position d'origine une fois la pression supprimée. Il conserve les caractéristiques de roulement à faible friction d'une unité de transfert à billes standard tout en ajoutant une fonction d'amortissement rétractable, ce qui le rend couramment utilisé dans les applications de précision qui nécessitent des variations de hauteur de manipulation, fournissant un amortissement ou appliquant une pression contrôlée.
Force du ressort/pression initiale : la force minimale (N ou kgf) requise pour initier la rétraction de la rotule.
Distance de course/rétraction : La distance compressible maximale (mm) que la rotule peut parcourir de son point le plus haut à son point le plus bas.
Hauteur totale et dimensions de montage : comprend les dimensions hors tout après l'installation et les spécifications de filetage/trou de montage.
Diamètre et matériau de la rotule : détermine la capacité de charge et l'adéquation à l'environnement.
Capacité de charge : La charge maximale (statique et dynamique) qu’il peut supporter.
Précision de répétabilité : cohérence dans le retour à la position initiale après plusieurs cycles de compression et de réinitialisation.
| numéro de modèle. | matériel | capacité de chargement (kg) | poids (g) | |
| suggérer | maximum. | |||
| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |
| numéro de modèle. | matériel | capacité de chargement (kg) | poids (g) | |
| suggérer | maximum. | |||
| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
Ce produit se compose généralement des composants clés suivants :
Rotule : Une sphère en métal de haute précision (comme l'acier inoxydable 440C) ou en céramique avec une surface lisse, une dureté élevée et une résistance à l'usure, assurant un roulement omnidirectionnel fluide.
Douille à bille : siège en forme de bol qui abrite la tête sphérique, généralement constitué de matériaux à faible friction et résistants à l'usure (tels que le plastique technique, le bronze ou l'acier trempé). Sa paroi intérieure épouse précisément la rotule, lui permettant de rouler librement.
Mécanisme à ressort : C'est le noyau permettant la fonction "rétraction". Un ressort est installé sous la rotule.
Type : Il peut s'agir d'un ressort de compression hélicoïdal, d'un ressort à disque ou d'un élastomère (comme le polyuréthane).
Fonction : Fournit une force élastique verticale contrôlable.
Boîtier/manchon de montage : une coque métallique cylindrique qui contient l'intégralité du mécanisme interne. Il comporte généralement des filetages externes (par exemple, des filetages métriques de la série M) ou une bride de montage pour une installation sécurisée dans les plaques de base ou les cadres de l'équipement.
Joint (en option) : sur certains modèles ayant des exigences plus élevées, une bague d'étanchéité est incluse pour empêcher la poussière et les débris de pénétrer dans le mécanisme interne, garantissant ainsi un fonctionnement fiable à long terme.
Amorti et absorption des chocs : le ressort absorbe efficacement l'énergie d'impact des pièces ou de l'équipement, protégeant à la fois la pièce et l'équipement lui-même, et réduisant le bruit.
Adaptation aux variations de hauteur : lorsque les pièces sur une ligne de convoyeur ont des hauteurs inégales, la compression du ressort peut automatiquement compenser cette différence de hauteur, garantissant que toutes les pièces sont efficacement soutenues et transportées en douceur.
Fourniture d'une pression constante : la force du ressort peut être convertie en une pression descendante ou latérale stable et contrôlable sur la pièce, souvent utilisée pour les applications de positionnement, de serrage ou de maintien.
Protection contre les surcharges : en cas de surcharge accidentelle, la rotule peut se rétracter complètement, offrant ainsi une fonction de protection de sécurité mécanique.
Réinitialisation automatique : une fois la pression d'en haut supprimée, le ressort repousse immédiatement la rotule dans sa position d'origine, prête pour le cycle suivant.
Fonction de roulement maintenue : la tête sphérique conserve toute sa capacité de roulement à faible friction, qu'elle soit comprimée, étendue ou dans n'importe quelle position intermédiaire.
État initial : sans charge, le ressort est étendu, poussant la rotule vers sa position la plus haute.
Compression et rétraction : lorsqu'une pièce à usiner appuie sur la tête sphérique avec une force dépassant la précharge du ressort, l'ensemble de la tête sphérique surmonte la force du ressort et se déplace vers le bas dans son ensemble (« se rétracte »).
Roulement et amortissement : pendant la rétraction et lorsqu'elle est stabilisée dans n'importe quelle position, la tête sphérique peut toujours rouler librement, déplaçant la pièce, tandis que le ressort fournit en permanence un amortissement et un soutien.
Réinitialisation : lorsque la pièce est retirée et que la pression disparaît, la force du ressort repousse l'ensemble de la rotule dans sa position initiale la plus élevée.
Ce composant est largement utilisé dans les paramètres d'automatisation nécessitant une gestion flexible et adaptative :
Positionnement et serrage des pièces : utilisé dans l'usinage CNC ou les dispositifs d'inspection pour serrer les pièces par le haut ou le côté, tout en permettant le mouvement dû à la dilatation/contraction thermique ou à des ajustements de position mineurs.
Mécanismes de tri et de détournement : utilise ses caractéristiques de rétraction et de roulement aux points de tri pour guider les pièces et changer leur direction.
Plates-formes de transport réglables sur l'axe Z : utilisées pour supporter des pièces de différentes hauteurs, garantissant que toutes les surfaces inférieures de la pièce entrent en contact avec une surface d'entraînement unifiée (par exemple, une courroie ou une plaque supérieure).
Dispositifs de protection contre les surcharges : installés dans les zones sujettes au brouillage ; la rotule se rétracte lorsque la résistance est excessive, évitant ainsi d'endommager l'équipement.
Lignes d'assemblage de précision : Fournit un support conforme pendant le processus d'assemblage pour éviter de rayer les surfaces des composants de précision.
L'unité de transfert à bille rétractable à ressort est un composant intelligent hautement intégré. Il combine ingénieusement le roulement omnidirectionnel avec l'amortissement par ressort, résolvant les défis courants des systèmes d'automatisation tels que l'impact rigide, les incohérences de hauteur et le besoin de serrage flexible. Il confère aux équipements mécaniques une plus grande adaptabilité et fiabilité, constituant une solution cruciale dans les domaines de l'assemblage de précision, de la manutention et des montages d'outillage.
