R2230
RONWIN
HS Code: 8431390000
Demande aréel

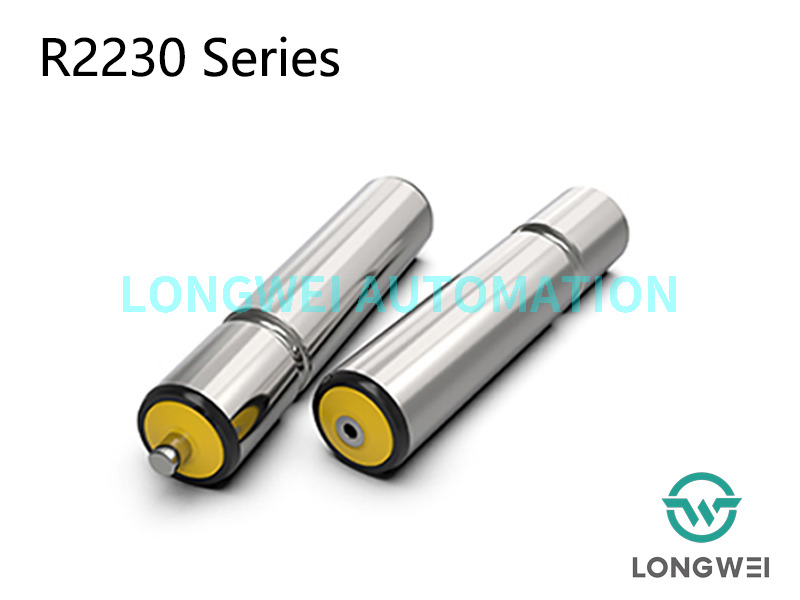

Le rouleau de convoyeur en acier à rainure unique de la série R2230 est destiné aux systèmes de convoyeur à entraînement interne. Les rouleaux à rainures sont utilisés sur les convoyeurs motorisés utilisant une courroie ronde à joints toriques, une vitesse de transport élevée et un faible niveau de bruit. Largement appliqué dans les convoyeurs de charges légères à moyennes pour les caisses de transport, les cartons, les conteneurs, les barils ou les pneus.
Haute vitesse et faible bruit
Entraînement par courroie à joint torique, roulement à billes de précision et boîtier de roulement en polymère qui confèrent au rouleau les avantages d'un fonctionnement fluide, d'un faible bruit et d'une vitesse élevée.
Bonne protection contre la saleté et l'eau
Le joint d'étanchéité en plastique aux deux extrémités du rouleau protège le roulement en offrant une excellente résistance à la poussière et aux éclaboussures d'eau.
Lchargement latéral
Configuration standard, le boîtier de roulement avec embout et roulement est enfoncé dans le tube et les extrémités du tube sont arrondies, permettant ainsi un déplacement facile des matériaux par le côté.
Tdonnées techniques
Données techniques générales | |
Max. capacité de charge | 180 KG |
Max. vitesse du convoyeur | 60 m/min |
Plage de température | −5 à +40 °C |
Matériel | |
Tube | Acier au carbone, acier inoxydable |
Arbre | Acier huilé antirouille, Acier zingué, Acier inoxydable |
Boîtier de roulement | Polyamide, noir |
Embout | Polypropylène, jaune/gris |
Roulement | Roulement à billes de précision |
Dversions de conception | |
Traitement de surface | Zingué, chromé |
Manchons de tubes | Manchon PP, manchon PU |
En retard | Caoutchouc, PU |

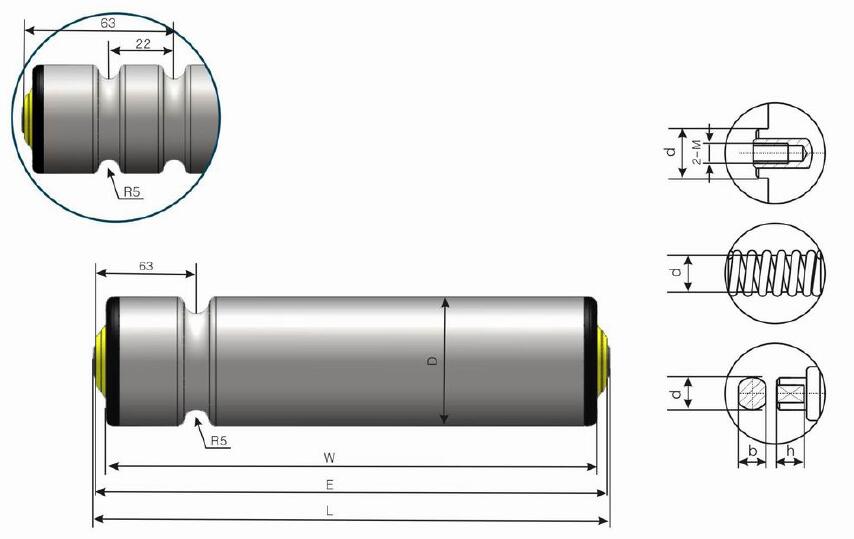

Schéma du rouleau de convoyeur à rainure unique R2230
Dimension de la série R2230 avec installation à ressort
Tube Mmatériel | D × T | Arbre | E | L |
Acier, acier inoxydable | 38×1,2 | Φ12 | E=O+8 | L=L+30 |
Acier, acier inoxydable | 50×1,5 | Φ12/11 HEX | E=O+10 | L=L+32 |
Acier, acier inoxydable | 60×2,0 | Φ12/11 HEX | E=O+10 | L=L+32 |
Dimension de la série R2230 avec installation taraudée
Tube Mmatériel | D × T | Arbre | E | L |
Acier, acier inoxydable | 38×1,2 | Φ12 | E=O+8 | L=L+12 |
Acier, acier inoxydable | 50×1,5 | Φ12/11 HEX | E=O+10 | L=L+12 |
Acier, acier inoxydable | 60×2,0 | Φ12/11 HEX | E=O+10 | L=L+12 |
Disposition des rouleaux entraînés par courroie à rainure unique
