R3224
RONWIN
HS Code: 8431390000

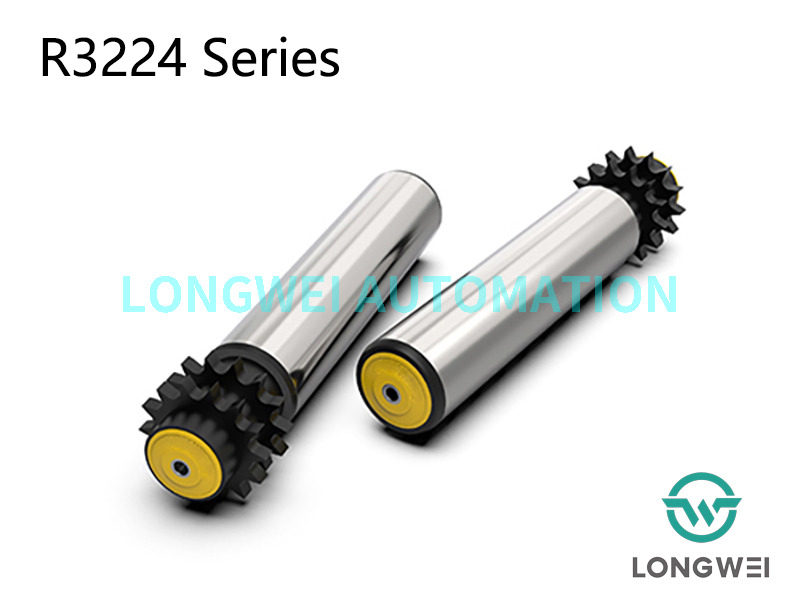

Rouleau d'accumulation à pignon à double rangée en polymère série R3224
Domaine d'application
Systèmes de transport et de manutention intérieurs pour unités d'accumulation, telles que cartons légers et conteneurs. Convient également pour une utilisation dans le secteur de l'emballage et pour la mise en œuvre de sections tampons.
Fonctionnement fluide et bruit minimal
Le rouleau présente les avantages d'un fonctionnement fluide et d'un bruit minimal grâce à l'utilisation d'un pignon en polyamide comme tête d'entraînement, d'un roulement à billes de précision et d'un boîtier de roulement en polymère.
Chargement latéral
Le boîtier de roulement, le capuchon d'extrémité et le roulement sont insérés dans le tube dans la conception standard, et les extrémités du tube sont arrondies pour faciliter le transport latéral des matériaux.
Défense fiable contre la saleté et l'eau
La construction du joint d'étanchéité du capuchon protège le roulement en offrant une résistance supérieure aux éclaboussures d'eau et à la poussière.
Tdonnées techniques
Données techniques générales | |
Max. capacité de charge | 25 KG |
Max. vitesse du convoyeur | 30 m/min |
Plage de température | −5 à +40 °C |
Matériel | |
Tube | Acier au carbone, acier inoxydable |
Arbre | Acier huilé antirouille, Acier zingué, Acier inoxydable |
Boîtier de roulement | Polyamide, noir |
Embout | Polypropylène, jaune/gris |
Roulement | Roulement à billes de précision |
Délément rive | |
Pignon simple/double rangée | Polyamide, noir |
Dversions de conception | |
Traitement de surface | Zingué, chromé |
Manchons de tubes | Manchon PP, manchon PU |
En retard | Caoutchouc, PU |
Schéma de Rouleau d'accumulation à pignon à double rangée en polymère série R3224
Dimension de la série R3224 avec installation taraudée
Tube Mmatériel | D × T | Arbre | L | Spochette |
Acier, acier inoxydable | 50×1,5 | Φ12/Φ15 | L=L+63 | 08B14T |
Acier, acier inoxydable | 60×2,0 | Φ12/Φ15 | L=L+63 | 08B14T |
