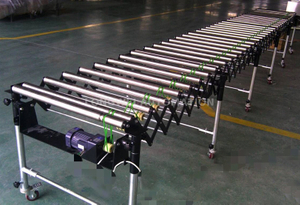

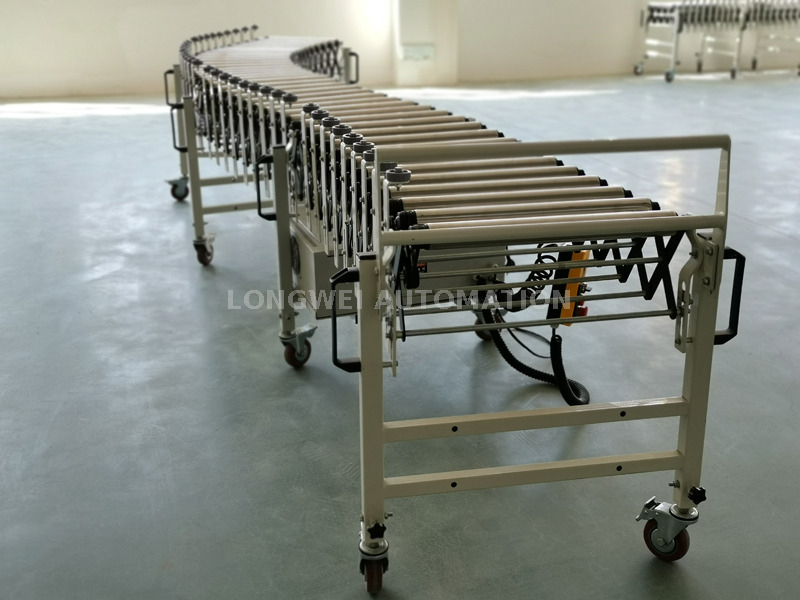

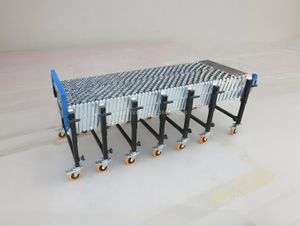

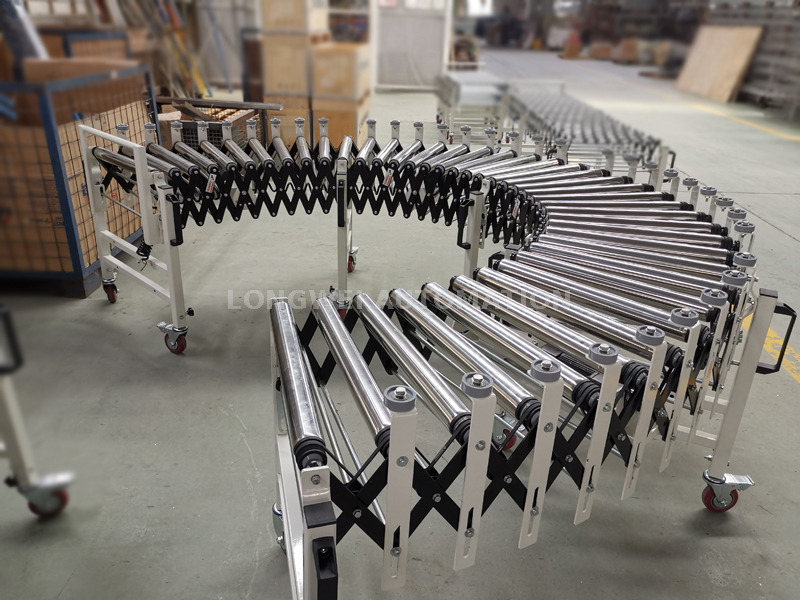

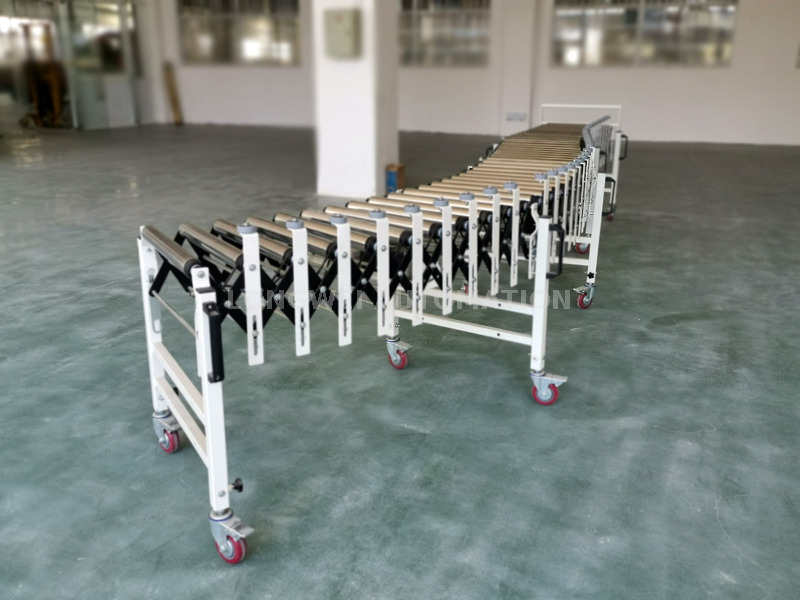

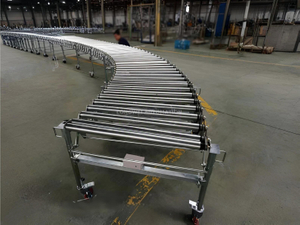

Série FD Motorisé Convoyeur à rouleaux extensible flexible

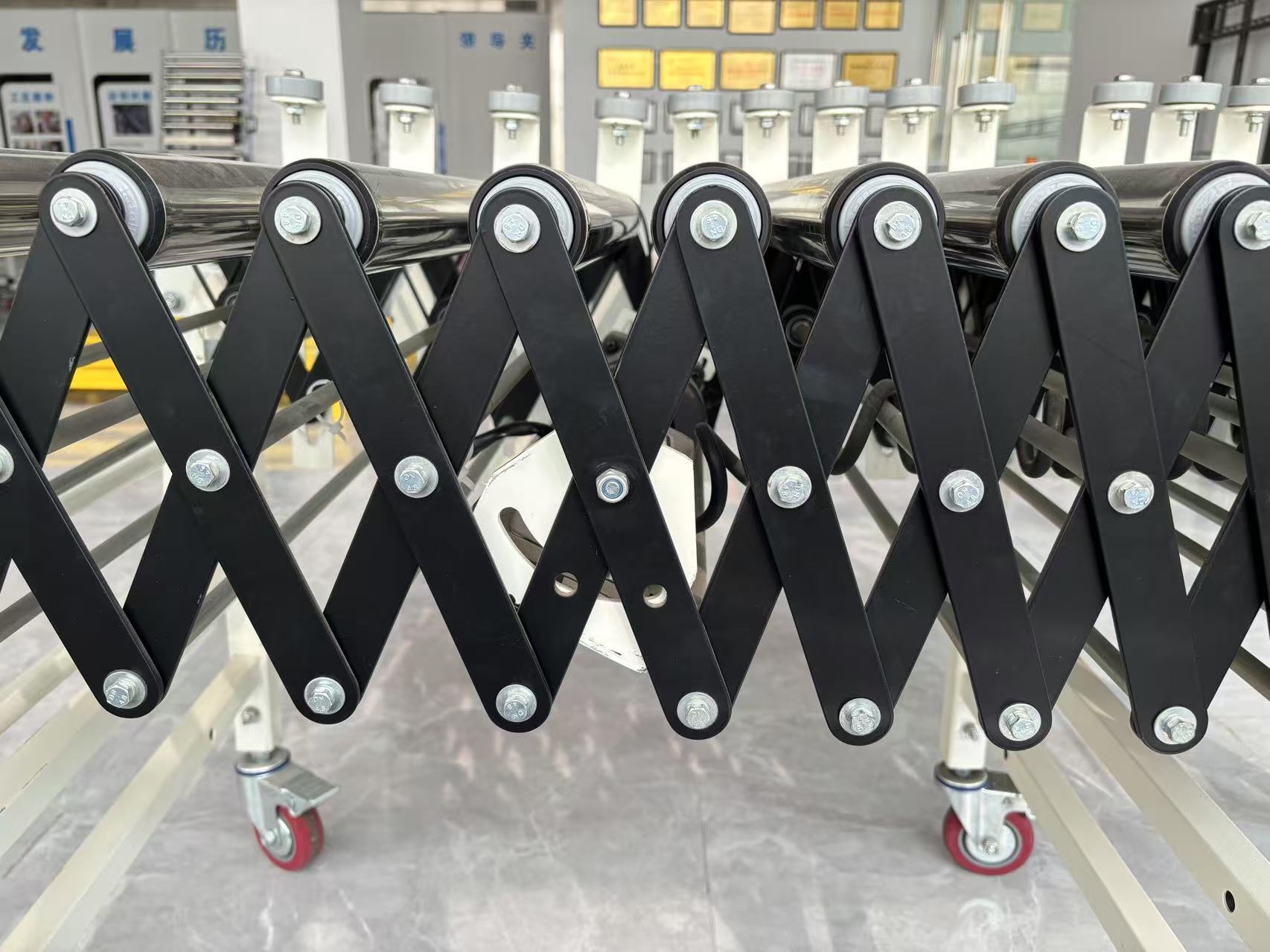

Il s'agit d'une sorte de convoyeur à rouleau motorisé qui a la capacité de se développer et de compacter librement dans une certaine gamme de longueurs. En plus d'être réglable en hauteur, sa surface de transport peut être élargie, inclinée ou incurvée si nécessaire. Habituellement, il est utilisé dans les centres commerciaux, les entrepôts et les bourses pour le chargement et le déchargement. En plus de recevoir et de livrer des lignes d'emballage, des lignes de convoyeur de transport en commun et une distribution physique, cet appareil peut être utilisé de diverses manières. En particulier, il convient au transport de forfaits de cartons à fond plat. En conséquence, il peut répondre rapidement et en toute sécurité aux besoins de manipulation entre deux interfaces, tout en réduisant la force du travail.
Normalement, nous fournissons 3 types de rouleau standard pour le choix du client.

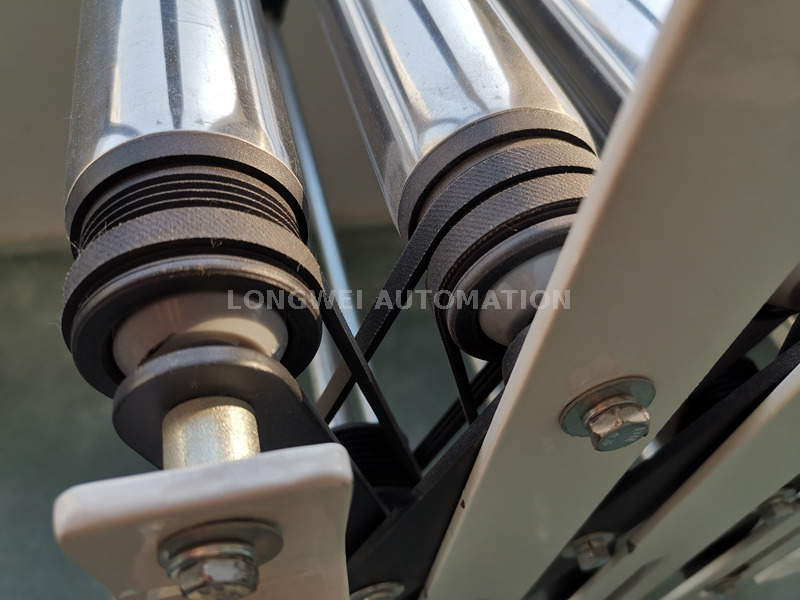

Rouleau à poulie poly-V
Rouleau de poulie denté
Rouleau entraîné par la courroie
Les rouleaux à courroie poly-V offrent plusieurs caractéristiques et avantages distincts par rapport aux rouleaux synchrones (dentés) à courroie et aux rouleaux entraînés par la ceinture O (ceinture ronde). Voici une comparaison détaillée.
Caractéristiques du rouleau à courroie poly-V
Plusieurs côtes (rainures) - Les ceintures poly-V ont plusieurs petites côtes en V fonctionnant parallèles le long de la ceinture, permettant une meilleure adhérence et une meilleure transmission de puissance.
Flexibilité élevée - la conception mince et multi-rib permet à la ceinture de se plier facilement autour de petites poulies, permettant des conceptions de rouleaux compacts.
Contact à forte frottement - Les côtes multiples augmentent la zone de contact avec la poulie, réduisant le glissement par rapport aux o-belts.
Aucun engagement dentaire - contrairement aux ceintures synchrones, les ceintures poly-V reposent sur la friction, éliminant le besoin d'un alignement dentaire précis.
Avantage du rouleau à courroie poly-V
Pas de saut de dent - Les ceintures synchrones peuvent sauter les dents si elles sont mal alignées ou surchargées, tandis que les ceintures poly-V maintiennent l'adhérence sans timing précis.
Fonctionnement plus silencieux - Les ceintures poly-V fonctionnent plus en douceur et avec moins de bruit que les ceintures dentées.
Mieux pour les applications à grande vitesse - le manque de dents réduit les vibrations à grande vitesse.
Plus tolérant envers le désalignement - moins sensible aux erreurs d'alignement des poulies par rapport aux ceintures synchrones.
Transmission de puissance plus élevée - Plusieurs côtes levées fournissent plus de contact en surface, permettant un transfert de couple plus élevé qu'une seule ceinture O.
Slippage réduit - L'augmentation du frottement de plusieurs côtes minimise le glissement de ceinture sous charge.
Life de ceinture plus longue - Les ceintures poly-V distribuent l'usure sur plusieurs côtes, tandis que les o-belts s'usent plus rapidement en raison du stress concentré.
Mieux pour les charges lourdes - plus adaptées aux applications à torque élevé que les o-belts, qui sont meilleures pour les systèmes légers.
Les rouleaux à courroie poly-V offrent un équilibre entre le lecteur de frottement élevé des o-belts et la précision des ceintures synchrones, ce qui les rend idéales pour les applications nécessitant une transmission à haute puissance, un glissement faible et un fonctionnement en douceur sans avoir besoin de synchronisation exacte. Ils sont particulièrement avantageux dans les convoyeurs à grande vitesse, les systèmes d'emballage et la manipulation automatisée des matériaux.
Vitesse

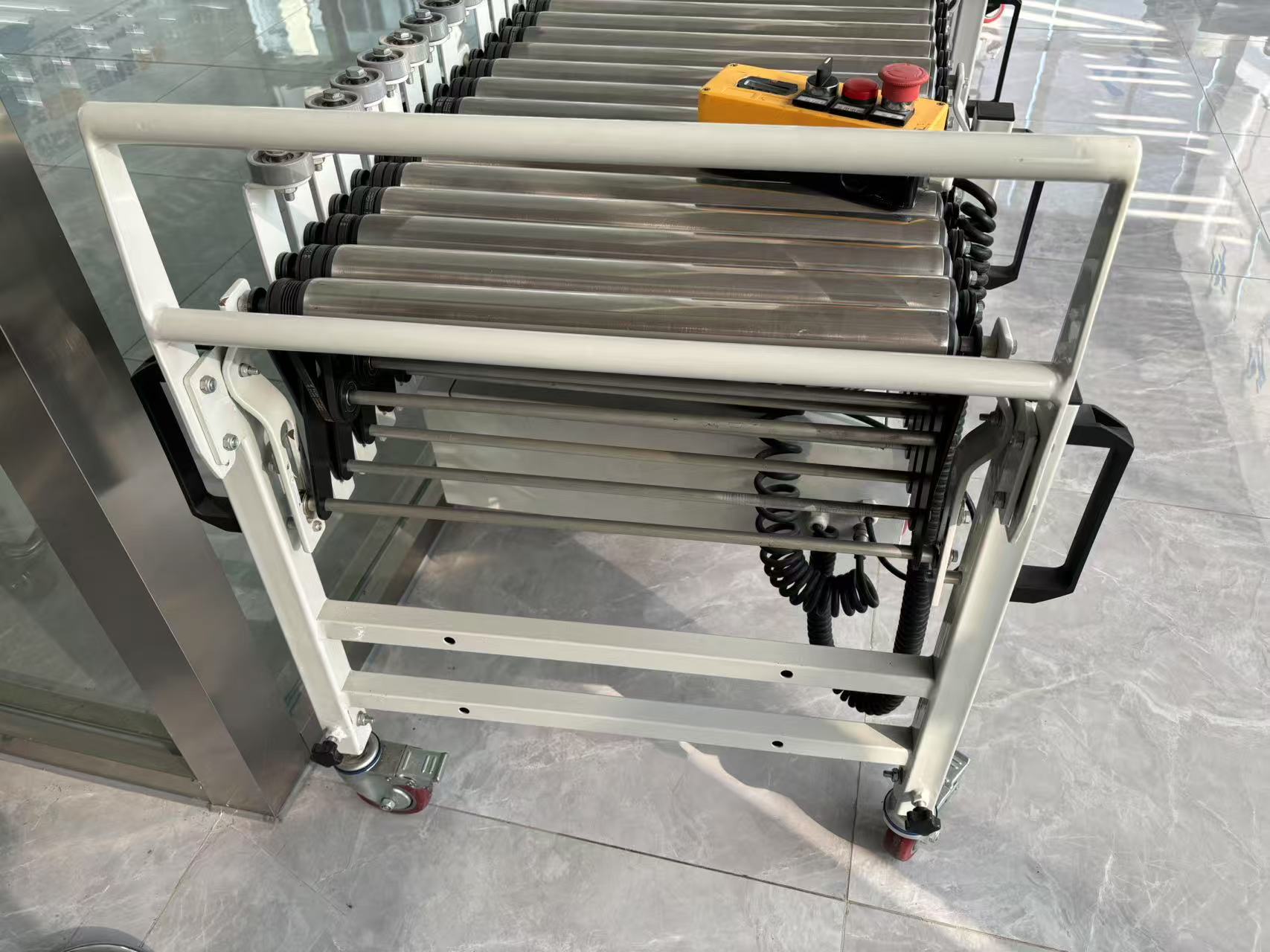

Chaque unité est entraînée par un micro-moteur. Nous fournissons le type de vitesse fixe et le type de vitesse réglable éventuellement. Afin d'être facile à utiliser, un commutateur de démarrage et un interrupteur E-Stop sont montés à l'extrémité de ce convoyeur.
Type de vitesse fixe: La vitesse linéaire de la surface de transport du rouleau est de 25 m / min. Aucune armoire de commande électrique n'est fournie.
Type de vitesse réglable: La plage de régulation de la vitesse est de 10 à 35 m / min, avec une armoire de commande électrique.
Des spécifications de Convoyeur à rouleau moteur flexible FD (dia.50, la vitesse est réglable)
| Modèle n ° | Unités | Longueur | Largeur | Hauteur | Charge / unité | Rouleaux / unité | Qté de jambes | Poids |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
Modèle n ° FD-50-500 × 4 Exemple
Série FD
Diamètre de 50 rouleaux
Largeur de surface de 500 transports
× 4-quatre unités
Capacité de chargement
Le convoyeur à rouleaux extensible flexible convient au transport de la grande majorité des marchandises en forme de boîte. Lors de l'expansion complète, la capacité de chargement par unité (entre les jambes de support) ne dépasse pas 100 kg dans l'état de charge d'impact.

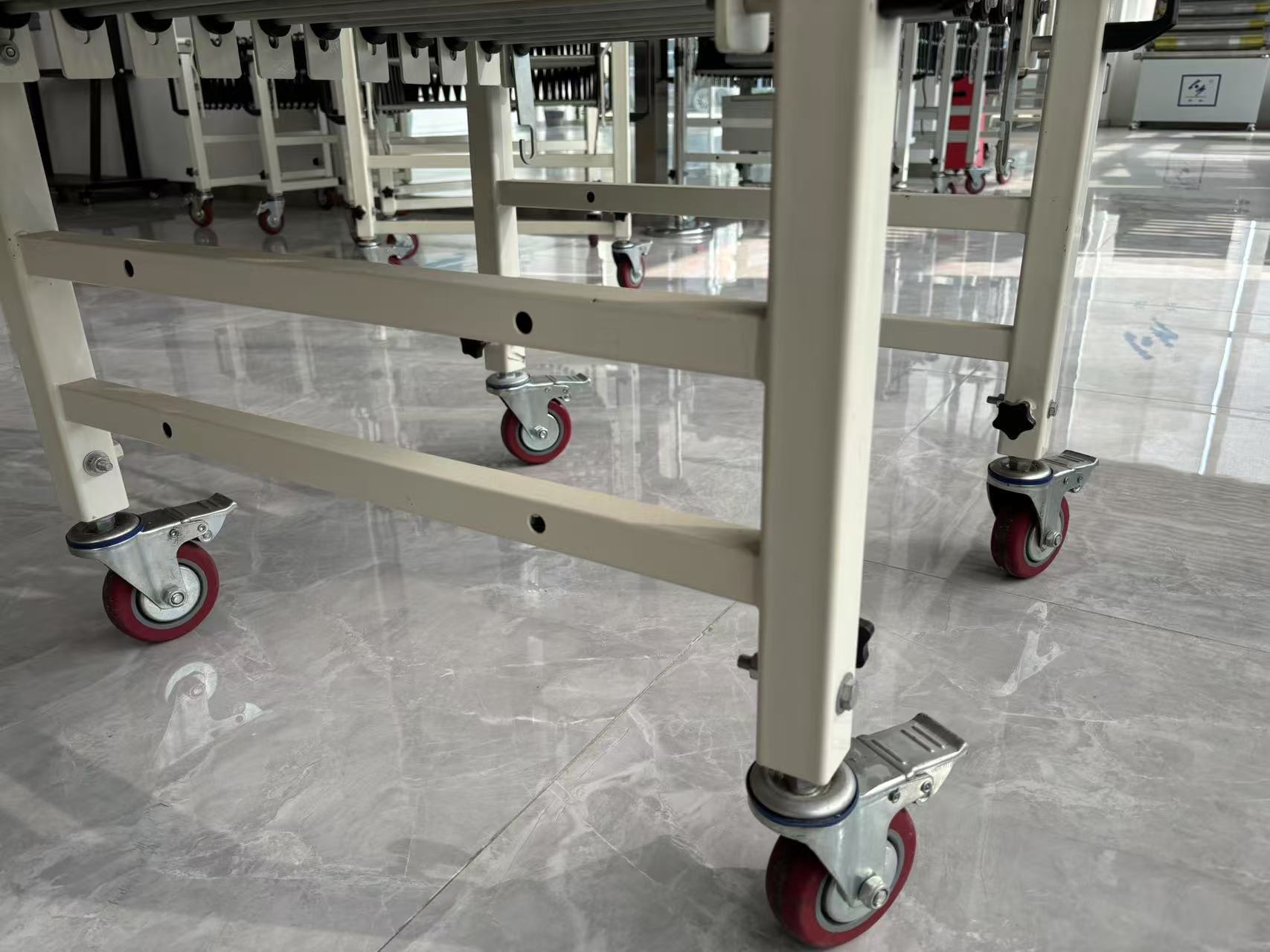

Roulettes
Les canons pivotants lourds avec frein sont utilisés pour un positionnement stable pendant la manipulation des emballages.
Crochets conjoints
Pour les distances de transport plus longues, les crochets conjoints peuvent être utilisés pour connecter plusieurs convoyeurs extensibles flexibles de bout en bout.

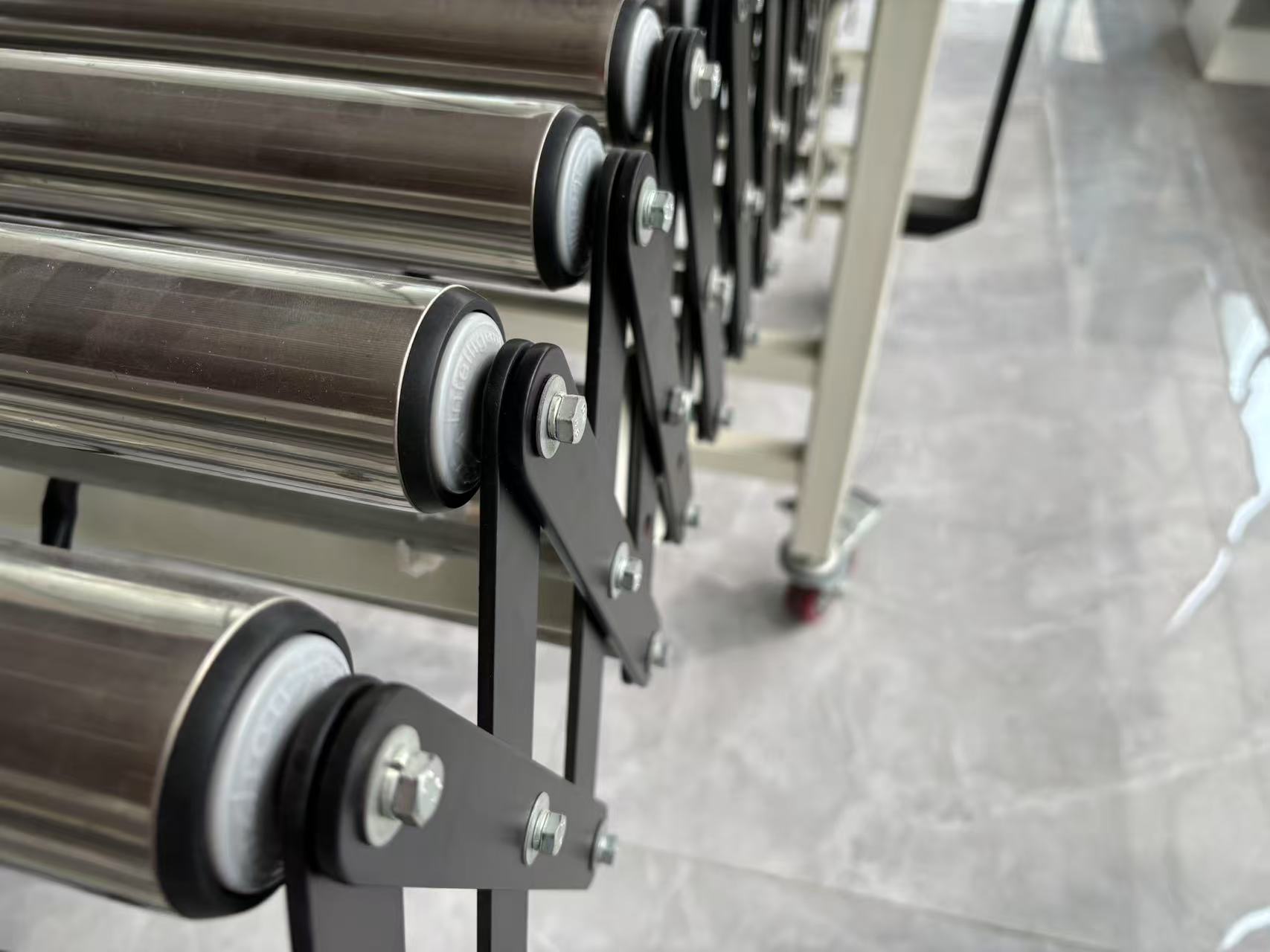

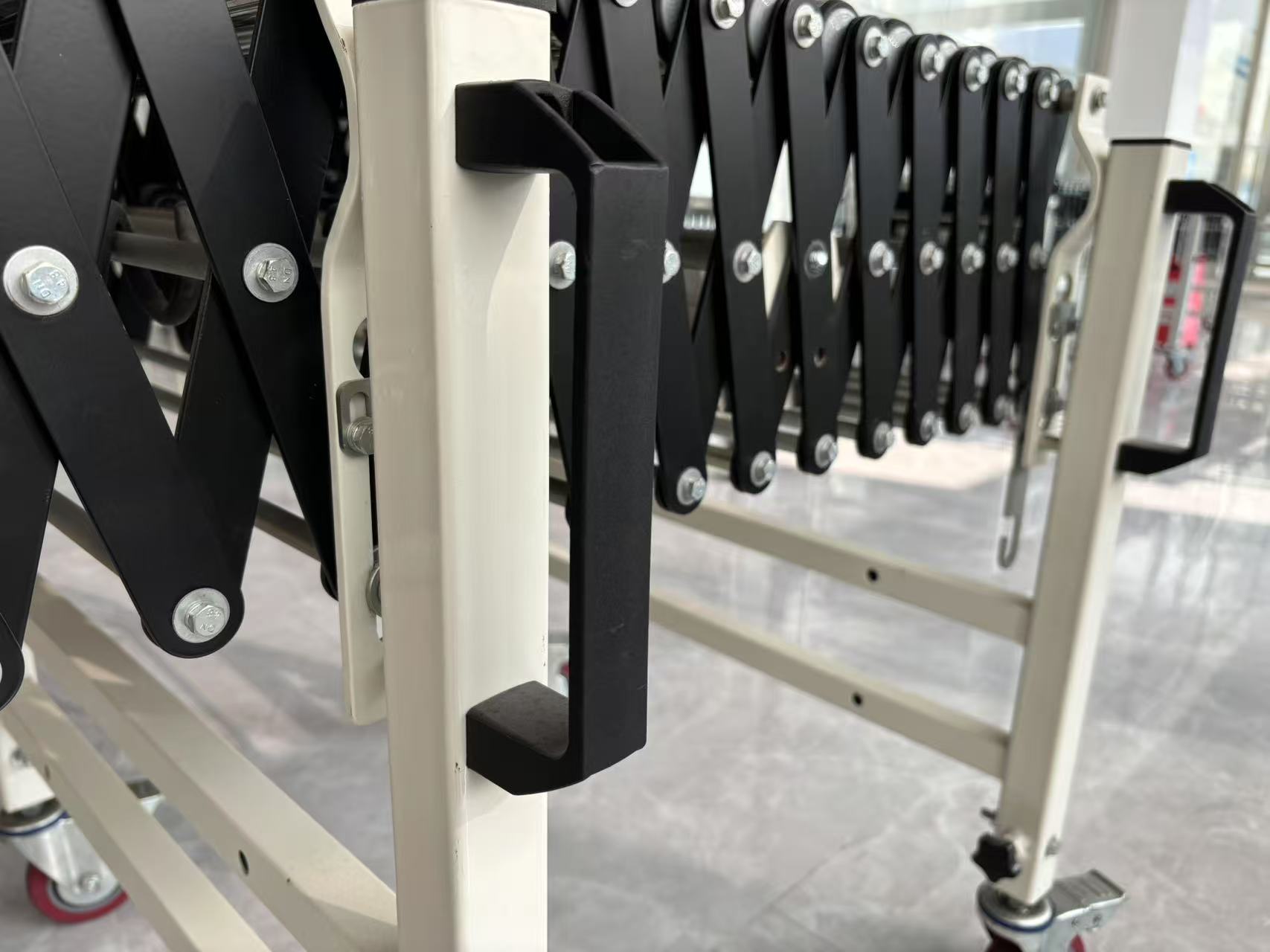

Photographie des détails du produit
