Série FD Motorisé Convoyeur à rouleaux extensible flexible
Les convoyeurs à rouleaux flexibles extensibles sont des convoyeurs à rouleaux motorisés avec la capacité de se développer et de compacter librement dans une plage de longueur définie. En plus d'être réglable en hauteur, il est également capable de se dilater, de l'angler ou de courber sa surface de transmission.
Ils sont généralement utilisés dans les entrepôts et les bourses pour le chargement et le déchargement. Il peut gérer les lignes d'emballage, les lignes de convoyeur de transport en commun et la distribution physique, en plus de recevoir et de livrer. Le carton à fond plat convient particulièrement au transport. Par conséquent, il peut gérer les éléments entre deux interfaces rapidement et en toute sécurité, ce qui réduit les exigences de main-d'œuvre.
Convoyeur à rouleaux extensible flexible vs convoyeur à rouleau fixe
Les convoyeurs à rouleaux extensibles flexibles offrent plusieurs avantages par rapport aux convoyeurs à rouleaux fixes, ce qui les rend idéaux pour les environnements de manutention dynamique et adaptable des matériaux. Voici les principaux avantages.
1. Longueur réglable
- Conception extensible: Peut être étendu ou rétracté pour s'adapter à différentes dispositions d'espace de travail ou distances de transport.
- Efficacité de l'espace: économise de l'espace lorsqu'il n'est pas utilisé en s'effondrer sur une longueur plus courte.
2. Portabilité et mobilité
- Bases à roues: souvent équipées de roulettes pour une relocalisation facile.
- Configuration temporaire: idéal pour charger / décharger des camions, des lignes de production temporaires ou des workflows saisonniers.
3. Polyvolet dans les applications
- Utilisation multidirectionnelle: peut être incurvée ou ajustée pour rouler autour des obstacles.
- gère diverses charges: Convient aux boîtes, aux cartons et aux biens industriels légers à moyens.
4. Manuel réduit
- Minimise le travail: les travailleurs peuvent ajuster le positionnement du convoyeur au lieu de déplacer manuellement les marchandises.
- Avantages ergonomiques: réduit la tension de la levée ou du transport des éléments sur des distances.
5. RETENDANT CONSÉRENCE POUR
- Aucune installation permanente: les coûts d'infrastructure inférieurs par rapport aux systèmes fixes.
- Évolutif: peut être reconfiguré lorsque le flux de travail demande le changement.
6. Configuration rapide et reconfiguration
- Pas d'installation lourde: contrairement aux convoyeurs fixes, ils ne nécessitent pas de boulonnages ou de changements structurels.
- Ajustements à la volée: facilement adapté à différentes mises en page de production ou d'expédition.
| Fonctionnalité | Convoyeur extensible flexible | Convoyeur à rouleau fixe |
|---|---|---|
| Réglage de la longueur | Oui (extensible / pliable) | Non (longueur fixe) |
| Mobilité | Portable avec roues | Stationnaire |
| Installation | Plug-and-play, aucune configuration nécessaire | Nécessite un montage permanent |
| Efficacité spatiale | Imprimée élevée (empreinte réglable) | Faible (utilisation fixe de l'espace) |
| Mieux pour | Flux de travail dynamiques et temporaires | Dispositions fixes à volume élevé |
Cas d'utilisation idéaux pour les convoyeurs extensibles flexibles *
✔ Chargement / déchargement de l'entrepôt - ajuste aux longueurs du lit du camion.
✔ Centres de commerce électronique et de distribution - gère les volumes d'ordre fluctuant.
✔ Flexibilité de la ligne de production - facilement repositionné pour différentes étapes d'assemblage.
✔ Services de vente au détail et de colis - Configuration rapide pour la demande saisonnière.
Rouleaux
Il existe généralement trois types de rouleaux standard que vous pouvez choisir.
Rouleau à poulie poly-V
Rouleau de poulie denté
Rouleau entraîné par la courroie

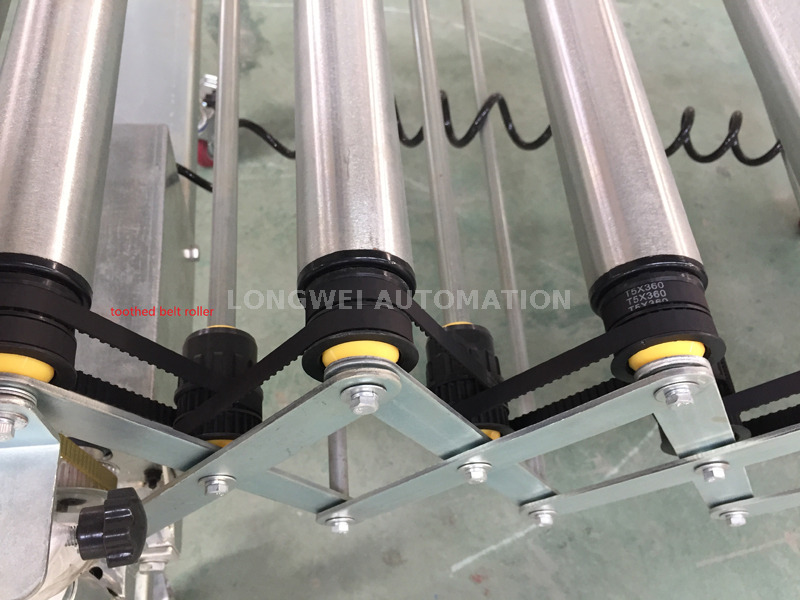

Les rouleaux synchrones à courroie offrent plusieurs caractéristiques et avantages distincts par rapport aux rouleaux à courroie poly-V et aux rouleaux entraînés par la ceinture O (ceinture ronde). Vous trouverez ci-dessous une comparaison détaillée.
Caractéristiques des rouleaux à courroie synchrones
1. Mécanisme de conduite positive
- utilise des ceintures dentées (ceintures de distribution) qui maillent avec des poulies assorties, éliminant le glissement et assurant une synchronisation précise de la vitesse.
- Contrairement aux ceintures poly-V (qui reposent sur le frottement) et les o-belts (qui peuvent glisser sous charge), les ceintures synchrones maintiennent des rapports de vitesse cohérents.
2. Transmission à haute efficacité et puissance
Une perte d'énergie minimale (efficacité ~ 98%) en raison de l'absence de glissement, tandis que ** les ceintures poly-V ** perdent une certaine efficacité (~ 95%) en raison de la friction, et ** o-belts ** sont moins efficaces (~ 90-93%) et sujettes à l'étirement.
3. Précision et répétabilité
Idéal pour les applications nécessitant un positionnement exact (par exemple, l'indexation des convoyeurs, la robotique), tandis que les poly-V et les O-Belts sont moins précis en raison du fluage / glissement potentiel.
4. Low-maintenance et longue durée de vie
Aucun ajustement de tension ne nécessite fréquemment (contrairement aux O-Belts, qui s'étendent et nécessitent une retenue).
Résiste porte mieux que les ceintures poly-V, qui peuvent développer des rainures au fil du temps.
5. Capacité compacte et élevée
Peut transmettre un couple plus élevé dans un espace plus petit par rapport aux belts O et même à des ceintures poly-V (qui nécessitent des poulies plus grandes pour une puissance équivalente).
6. Fonctionnement silencieux et lisse
Moins de vibrations que les ceintures poly-V (qui peuvent produire du bruit en raison de plusieurs côtes) et plus stables que les o-belts (qui peuvent fouetter à grande vitesse).
Avantages par rapport à la courroie poly-V et aux rouleaux entraînés par la ceinture O
| Fonctionnalité | Ceinture synchrone | Courroie poly-V | O-ceinture (ceinture ronde) |
|---|---|---|---|
| Résistance au glissement | ✅ Pas de glissement (entraînement positif) | ❌ Itiné à glisser sous surcharge | ❌ Tendance de glissement élevé |
| Précision | ✅ High (positionnement exact) | ❌ Modéré (un peu de fluage) | ❌ Low (étirements / feuillets) |
| Efficacité | ✅ ~ 98% | ~ 95% | ~ 90-93% |
| Entretien | ✅ bas (pas de retenue) | ⚠ modéré (usure sur les côtes) | ❌ élevé (retenue fréquente) |
| Capacité de chargement | ✅ Capacité de couple élevée | ⚠ Bon, mais limité par la friction | ❌ bas (adapté aux charges légères) |
| Durabilité | ✅ longue durée de vie (pas d'étirement) | ⚠ Les côtes usées au fil du temps | ❌ sujet à porter / s'étirer |
| Bruit / vibration | ✅ Bas bruit et lisse | ⚠ peut être bruyant à grande vitesse | ❌ Le bruit de fouet possible |
Vitesse
Chaque unité est alimentée par un micro-moteur et est disponible en configurations à deux vitesses.
- Vitesse fixe: fonctionne à une vitesse linéaire constante de 25 m / min. Aucune armoire de commande électrique n'est incluse.
- Vitesse réglable: offre un contrôle de vitesse variable dans une plage de 10 à 35 m / min, avec une armoire de commande électrique.
Pour faciliter le fonctionnement, un interrupteur de démarrage et un interrupteur d'arrêt d'urgence (e-stop) sont installés à la fin du convoyeur.
Des spécifications de Convoyeur à rouleau moteur flexible FD (dia.50, la vitesse est réglable)
| Modèle n ° | Unités | Longueur | Largeur | Hauteur | Charge / unité | Rouleaux / unité | Qté de jambes | Poids |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
Modèle n ° FD-50-500 × 4 Exemple
Série FD
Diamètre de 50 rouleaux
Largeur de surface de 500 transports
× 4-quatre unités
Capacité de chargement
Le convoyeur à rouleaux extensible flexible est conçu pour gérer une large gamme de produits en forme de boîte. Lorsqu'il est entièrement étendu, la capacité de charge maximale par unité (mesurée entre les jambes de support) ne doit pas dépasser 100 kg, en supposant qu'aucune charge d'impact n'est appliquée.
Roulettes
Les canons pivotants lourds avec frein sont utilisés pour un positionnement stable pendant la manipulation des emballages.
Crochets conjoints
Pour les distances de transport plus longues, les crochets conjoints peuvent être utilisés pour connecter plusieurs convoyeurs extensibles flexibles de bout en bout.
Photographie du produit
