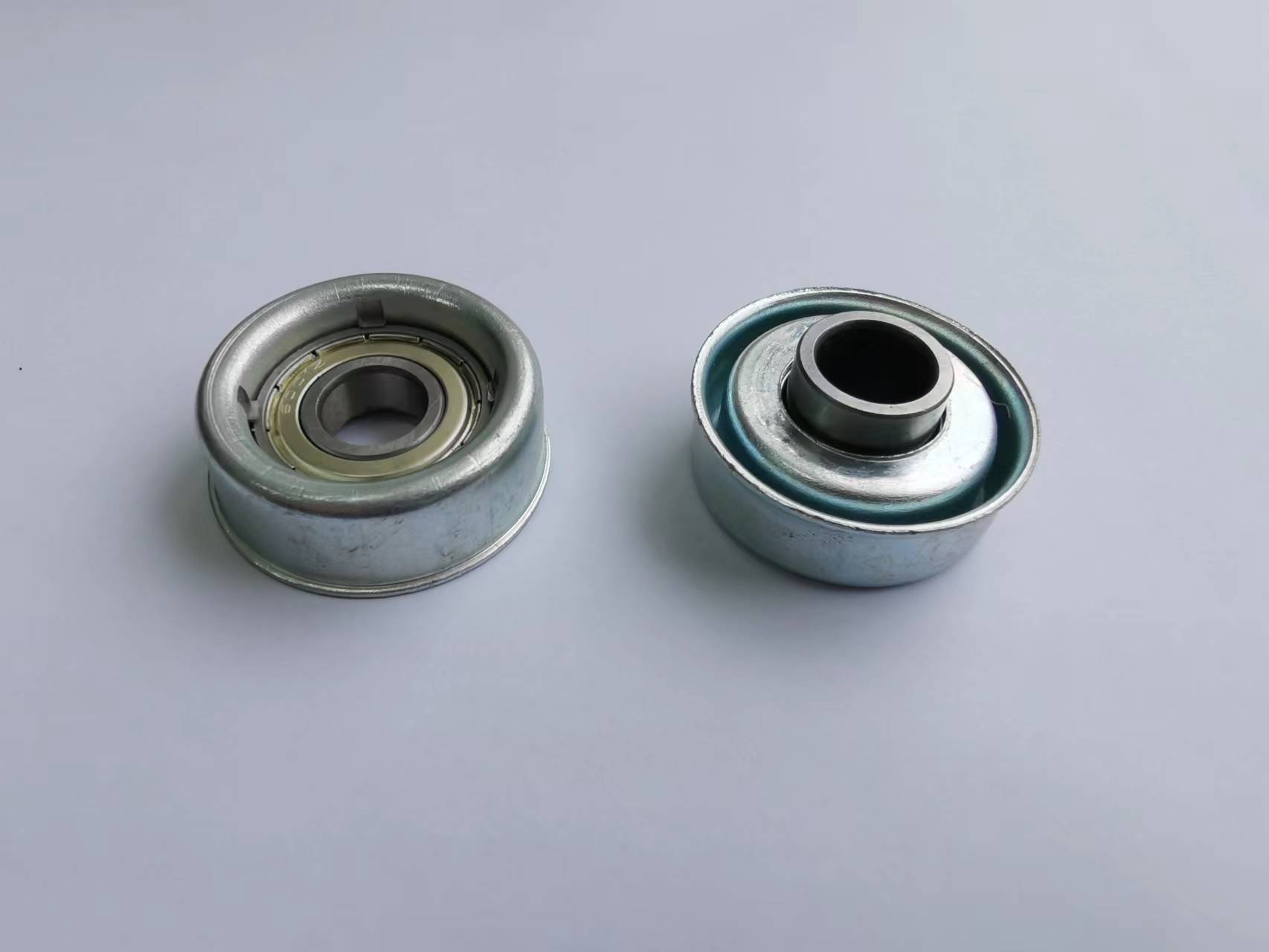

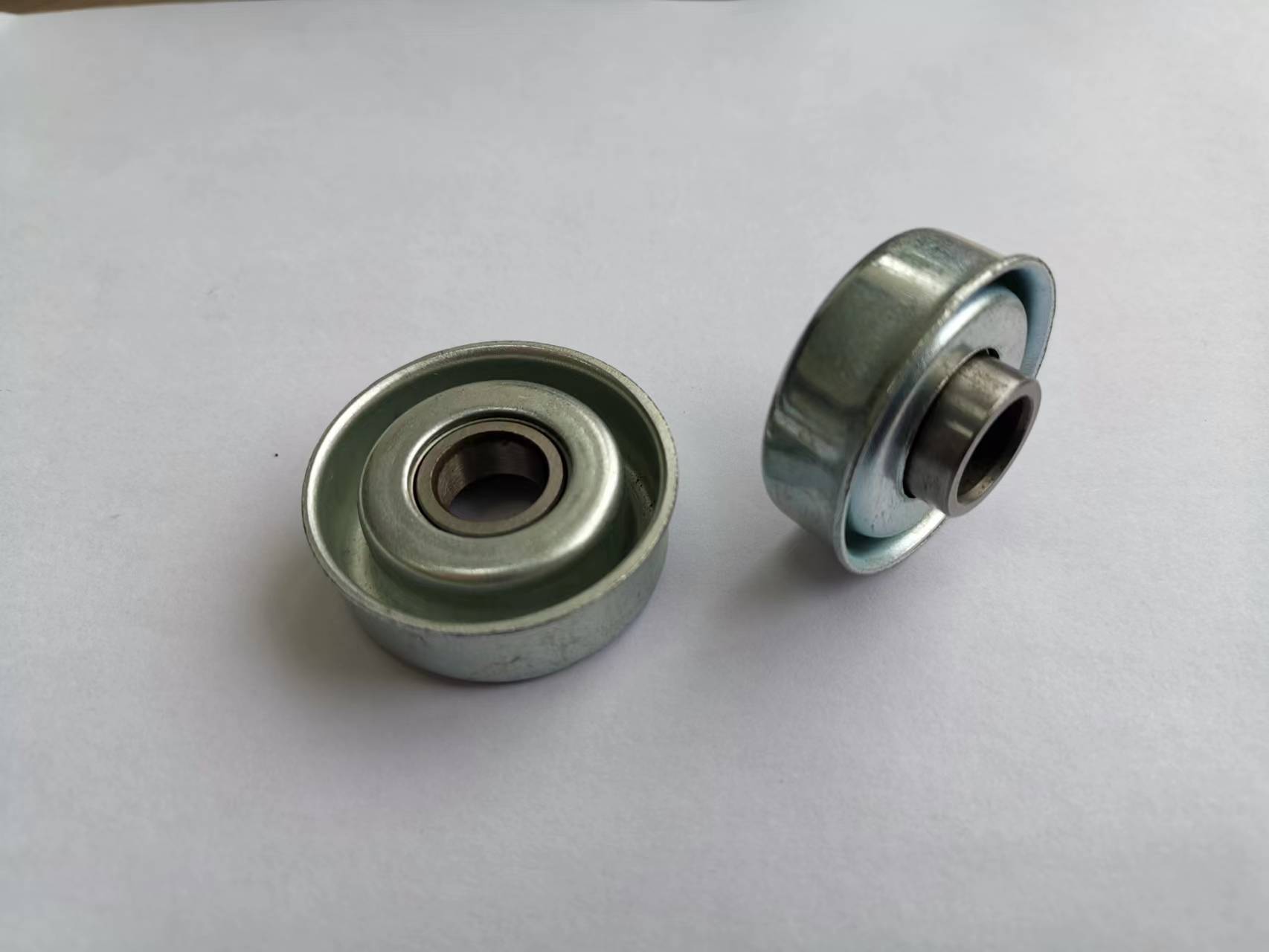

Ce produit est un ensemble de roulements composites de haute technologie. Son concept de base consiste à combiner les avantages de deux types différents de roulements (roulements à rouleaux et roulements à billes) dans une unité compacte. Il est conçu pour répondre aux scénarios d'application exigeants qui nécessitent une combinaison complète de capacité de charge radiale élevée, de capacité de charge axiale modérée, de rigidité élevée et de rotation précise.

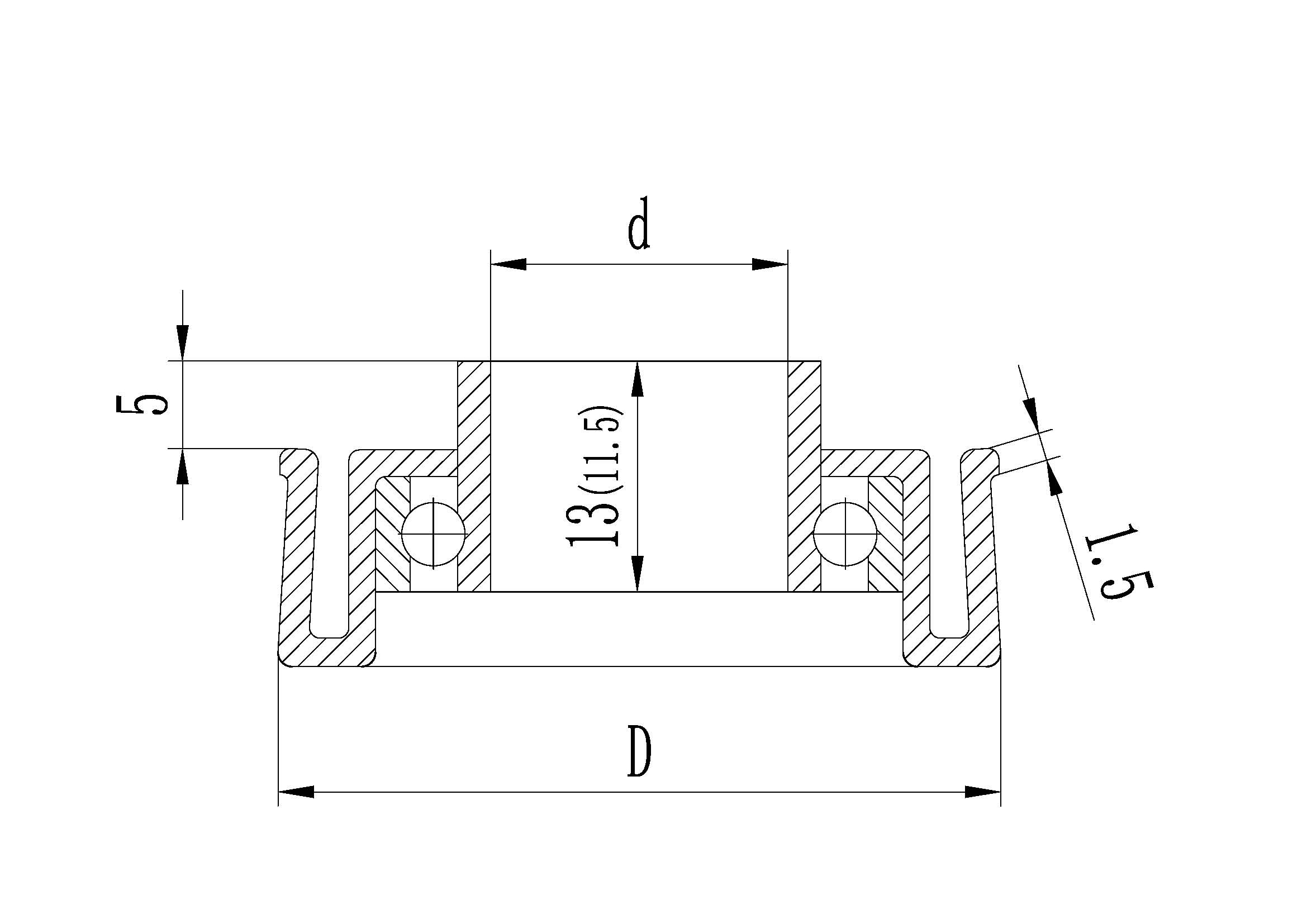

Le tableau des spécifications ci-dessous détaille l'épaisseur de paroi du tube d'enroulement et l'arbre correspondant.
| diamètre de sortie du tube (mm) | épaisseur de paroi du tube (mm) | diamètre de l'arbre (mm) | matériel |
| Φ25 | 1,0/1,2 | Φ8 | acier au carbone, acier inoxydable |
| Φ32 | 1,0/1,2 | Φ8 | acier au carbone, acier inoxydable |
| Φ38 | 1,2/1,5/2,0 | Φ12 | acier au carbone, acier inoxydable |
| Φ42 | 1,2/1,5/2,0 | Φ12 | acier au carbone, acier inoxydable |

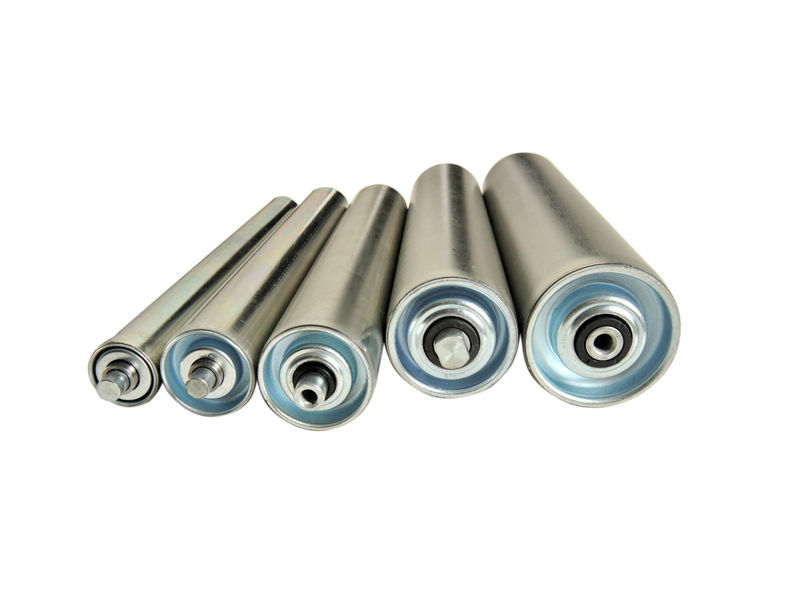

Les rouleaux en acier d'un diamètre de 25 m, 32 mm, 38 mm et 42 mm peuvent utiliser ce type d'ensemble de roulements en acier. Le boîtier du roulement de tampon, le capuchon d'extrémité et le roulement à billes de précision complètent l'ensemble du roulement.
Cet « ensemble » n'est pas un roulement unique standardisé mais un module fonctionnel intégré. Sa structure typique est généralement constituée de :
Couche externe/corps principal : une unité de roulement à rouleaux cylindriques. Il comprend des bagues extérieure et intérieure en acier trempé avec des rouleaux cylindriques entre elles. Il s'agit du composant principal permettant de gérer les charges radiales (direction verticale). La conception à contact linéaire des rouleaux offre une rigidité radiale et une capacité de charge extrêmement élevées.
Couche intérieure/section intégrée : une unité de roulement à billes à gorge profonde de précision. En règle générale, la bague intérieure du roulement à rouleaux est spécialement conçue pour intégrer un roulement à billes à gorge profonde de précision à l'intérieur ou à sa face d'extrémité. Ce roulement à billes est responsable de la gestion des charges de poussée axiales (direction horizontale) et d'une partie de la charge radiale restante, garantissant une rotation douce et un faible couple de démarrage pour l'ensemble de l'assemblage.
Boîtier/montage intégrés : l'ensemble du roulement est généralement encapsulé dans un boîtier en acier robuste (tel qu'un bloc à bride carrée, un bloc à bride ronde ou un bloc à semelle). Ce boîtier fournit une référence de montage précise, une fonctionnalité de pré-alignement et facilite une installation globale et une fixation faciles sur le châssis de la machine.
Éléments roulants :
Rouleaux : fabriqués en acier à roulement au chrome à haute teneur en carbone (par exemple GCr15), rectifiés avec précision pour des tolérances dimensionnelles extrêmement serrées et une finition de surface élevée, assurant une répartition uniforme de la charge.
Billes : fabriquées de la même manière à partir de billes en acier à roulement de haute précision, répondant généralement aux qualités ABEC-3/5/7 ou supérieures, garantissant un fonctionnement à grande vitesse, un faible frottement et des trajectoires de course précises.
Anneaux et cage :
Les bagues intérieure et extérieure sont en acier à roulement et subissent un traitement thermique (trempe et revenu) pour obtenir une dureté et une résistance à l'usure élevées.
La cage (séparant les éléments roulants) peut être en acier embouti ou en plastique technique à haute résistance (par exemple PEEK, nylon) pour guider les éléments roulants à des vitesses élevées et réduire la friction.
Joints : l'ensemble est généralement équipé de plusieurs joints efficaces (tels que des joints de contact en caoutchouc, des joints à labyrinthe) pour empêcher la pénétration de contaminants externes (poussière, débris, liquides) et retenir la graisse lubrifiante interne, prolongeant ainsi la durée de vie.
Capacité de charge radiale exceptionnellement élevée : la conception du roulement à rouleaux cylindriques lui permet de résister à des charges radiales très lourdes, dépassant de loin la capacité d'un seul roulement à billes à gorge profonde.
Capacité de charge combinée : il peut gérer une poussée axiale importante dans les deux directions via le roulement à billes de précision intégré tout en résistant simultanément à des charges radiales massives. Cela offre une solution plus complète et plus compacte par rapport à l'utilisation uniquement de roulements à rouleaux (généralement de faible capacité axiale) ou de roulements à billes à contact oblique appariés (relativement plus faibles en capacité radiale).
Haute rigidité et précision : le roulement à rouleaux offre une excellente rigidité, résistant efficacement à la déformation par flexion causée par de lourdes charges. Le roulement à billes de haute précision intégré garantit que l'ensemble du système d'arbre rotatif présente un faux-rond et une oscillation opérationnelle minimes.
Installation pré-ajustée et facile : en tant que composant pré-ajusté, pré-lubrifié et pré-scellé avant de quitter l'usine, les utilisateurs peuvent l'installer sans alignement ou ajustements complexes. Il fonctionne comme un module « plug-and-play », simplifiant considérablement le processus d'assemblage et améliorant la précision et la fiabilité globales de l'assemblage de la machine.
Cet ensemble de roulements est spécialement conçu pour les équipements nécessitant des charges lourdes, de la précision et une structure compacte. Les applications typiques incluent :
Machines-outils de haute précision : support arrière de broche dans les tours et centres d'usinage CNC, support à extrémité fixe pour vis à billes robustes.
Robots industriels : emplacements des articulations des robots, en particulier les axes de rotation clés tels que les grands bras et les bases qui doivent résister simultanément aux moments de flexion (forces radiales) et aux forces de poussée.
Systèmes d'entraînement professionnels : arbres de sortie de grandes boîtes de vitesses, boîtiers de roulements à rouleaux dans les machines d'impression, rouleaux de guidage dans les équipements de laminoirs.
Dispositifs rotatifs de précision : antennes radar, composants rotatifs de tomodensitomètres médicaux, platines pour grands instruments optiques.
Intégration fonctionnelle : répond aux exigences de support pour les charges radiales lourdes et les charges axiales bidirectionnelles au sein d'une seule unité.
Gain de place : l'ensemble intégré présente une structure plus compacte par rapport aux solutions utilisant deux roulements séparés, ce qui permet d'économiser un espace interne précieux dans l'équipement.
Amélioration des performances : une rigidité et une précision élevées améliorent directement la précision de l'usinage, la stabilité du mouvement et la réponse dynamique de l'équipement hôte.
Conception et maintenance simplifiées : réduit le nombre de pièces, simplifie la conception mécanique et propose souvent une lubrification longue durée, prolongeant les intervalles de maintenance.
Facteurs clés sur lesquels se concentrer lors de la sélection :
Charges nominales dynamiques/statiques : capacités de charge radiale et axiale.
Qualité de précision : la précision du roulement à billes (par exemple, qualité ABEC) et la précision de rotation de l'ensemble de l'assemblage.
Vitesse admissible : La limite de vitesse maximale compte tenu des caractéristiques combinées des roulements à rouleaux et à billes.
Interface de montage : Type de boîtier (bride, bloc, etc.) et dimensions.
Lubrification et joints : si le type de graisse pré-remplie et l'indice de joint (indice IP) répondent aux exigences des conditions de fonctionnement.
En résumé, l'ensemble de roulements à rouleaux en acier intégré à roulement à billes de précision est un composant fonctionnel avancé utilisé dans les domaines des machines haut de gamme, robustes et de précision. Grâce à sa conception composite innovante « rouleau + bille », il allie parfaitement capacité de charge, rigidité et précision de rotation. Il s’agit de l’un des composants fondamentaux permettant un mouvement fiable et précis dans les équipements modernes hautes performances.
