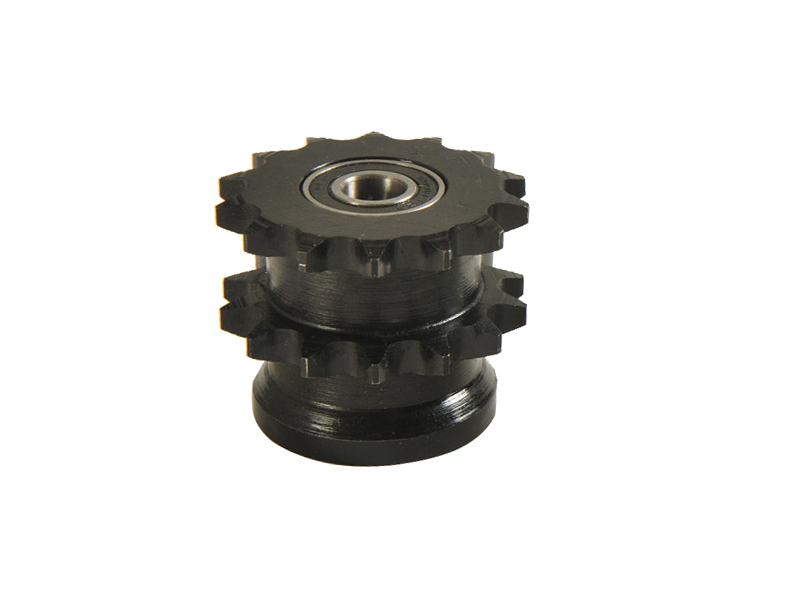

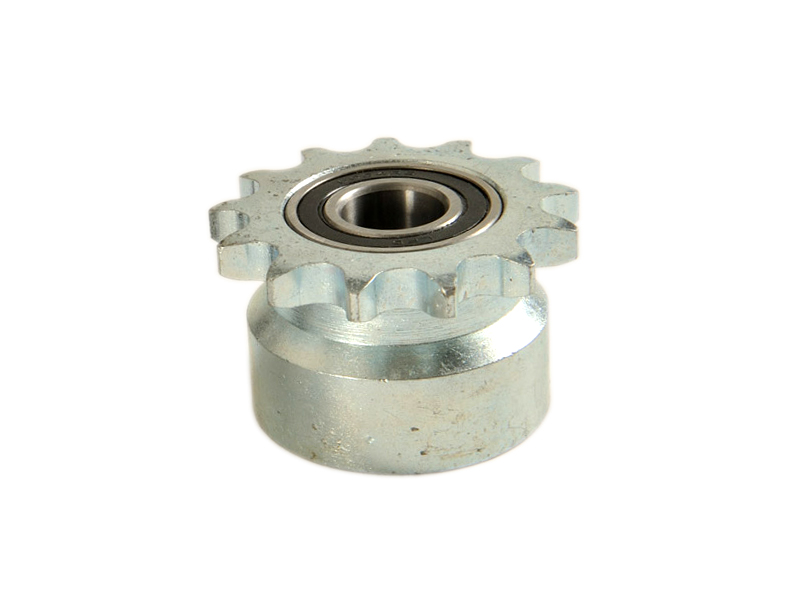

Rouleau de convoyeur accumulant un ensemble Sprokcet en acier
Pignon en acier pour accumuler un rouleau de convoyeur, COmpare au pignon en polymère, le pignon en acier est plus durable. Il peut être assorti au boîtier de roulement en polymère ou à un boîtier de roulement en acier. Différentes dimensions et matériaux pour différentes conditions de travail sur les rouleaux.
Caractéristiques
| diamètre de sortie | épaisseur de tube | diamètre de l'arbre | modèle de pignon | matériel | traitement de surface |
| Φ50 | 1.2 / 1.5 / 2.0 | Φ12 / φ15 | 06b / 08b | # 45 Steel, SS304 | durcissement, oxydation |
| Φ60 | 1.5 / 2.0 / 2,5 / 3.0 | Φ12 / φ15 / φ20 | 08b | # 45 Steel, SS304 | durcissement, oxydation |
| Φ76 | 2.0 / 2,5 / 3.0 / 3,5 | Φ12 / φ15 / φ20 / φ25 | 08b / 10a | # 45 Steel, SS304 | durcissement, oxydation |
Remarques: L'assemblage de pignon à ligne unique ou à double rang est viable.
Dessin 2D
Images
Applications
Rouleau de convoyeur accumulant un ensemble Sprokcet en acier
Pignon en acier pour accumuler un rouleau de convoyeur, COmpare au pignon en polymère, le pignon en acier est plus durable. Il peut être assorti au boîtier de roulement en polymère ou à un boîtier de roulement en acier. Différentes dimensions et matériaux pour différentes conditions de travail sur les rouleaux.
Caractéristiques
| diamètre de sortie | épaisseur de tube | diamètre de l'arbre | modèle de pignon | matériel | traitement de surface |
| Φ50 | 1.2 / 1.5 / 2.0 | Φ12 / φ15 | 06b / 08b | # 45 Steel, SS304 | durcissement, oxydation |
| Φ60 | 1.5 / 2.0 / 2,5 / 3.0 | Φ12 / φ15 / φ20 | 08b | # 45 Steel, SS304 | durcissement, oxydation |
| Φ76 | 2.0 / 2,5 / 3.0 / 3,5 | Φ12 / φ15 / φ20 / φ25 | 08b / 10a | # 45 Steel, SS304 | durcissement, oxydation |
Remarques: L'assemblage de pignon à ligne unique ou à double rang est viable.
Dessin 2D
Images
Applications
