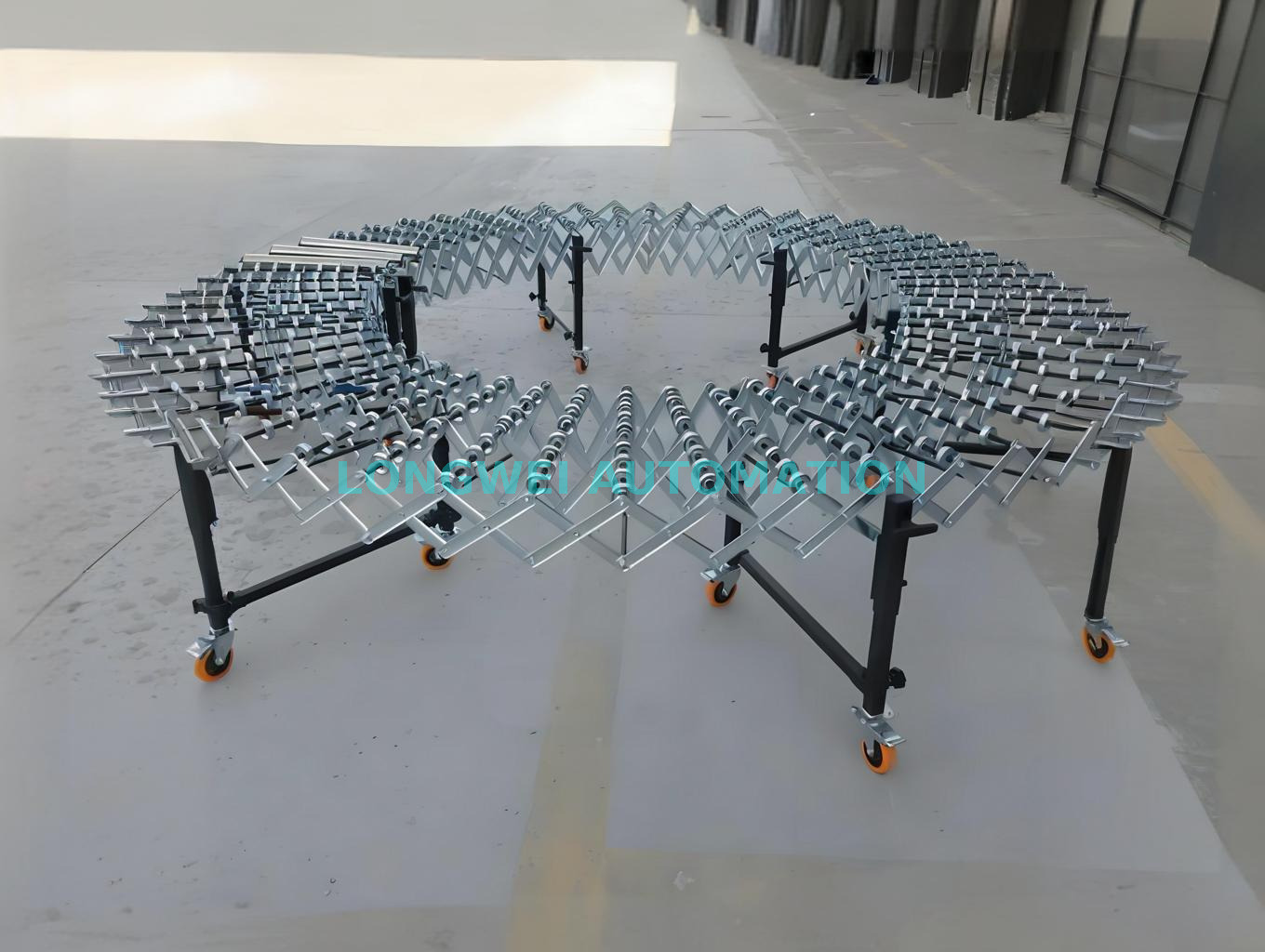

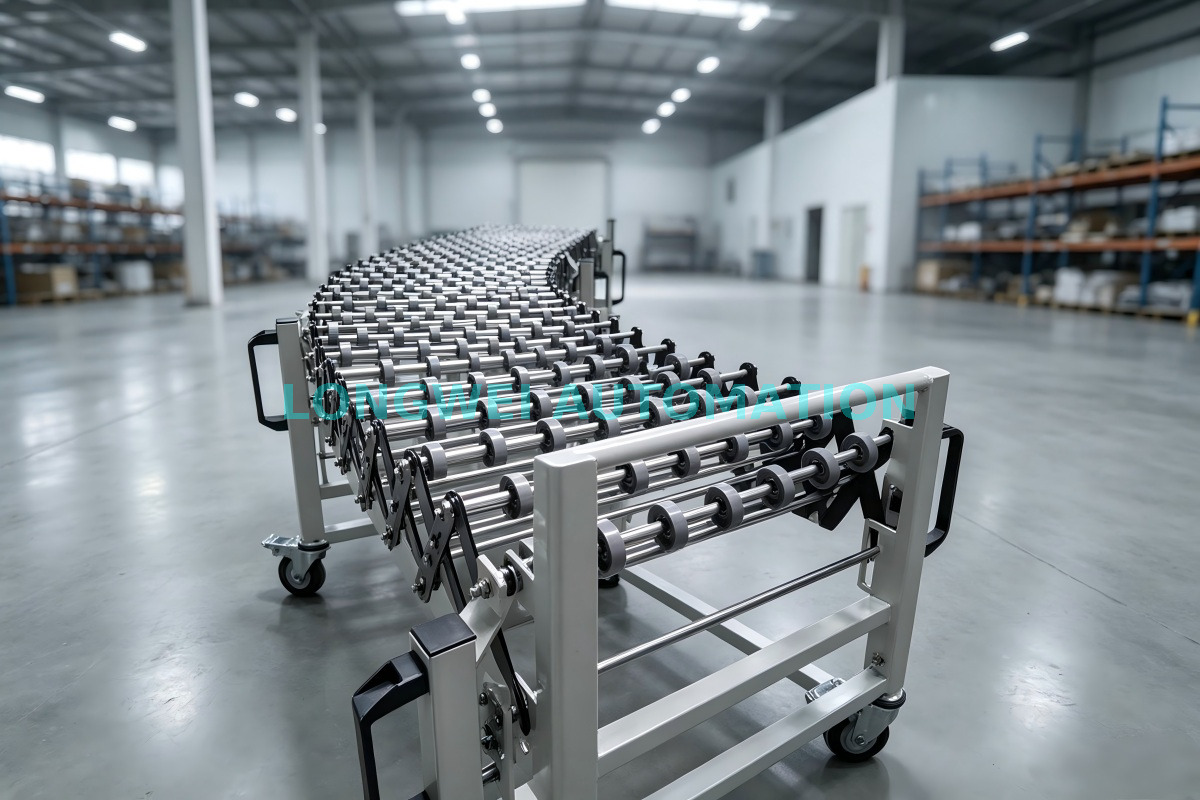

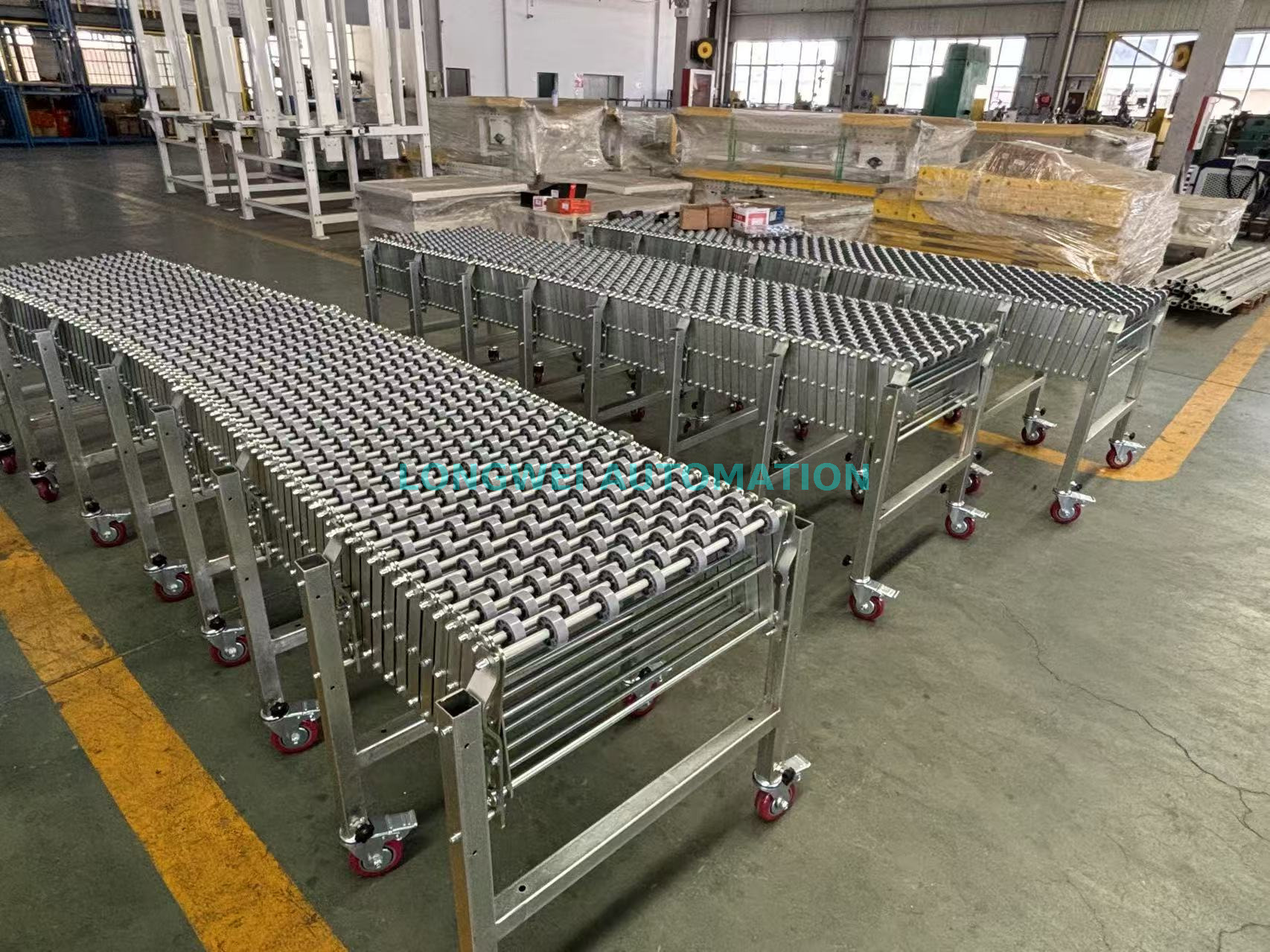

Convoyeur à roues de patins extensible flexible par gravité

I. Qu"est-ce qu"un convoyeur extensible flexible à roues à patins non motorisé ?

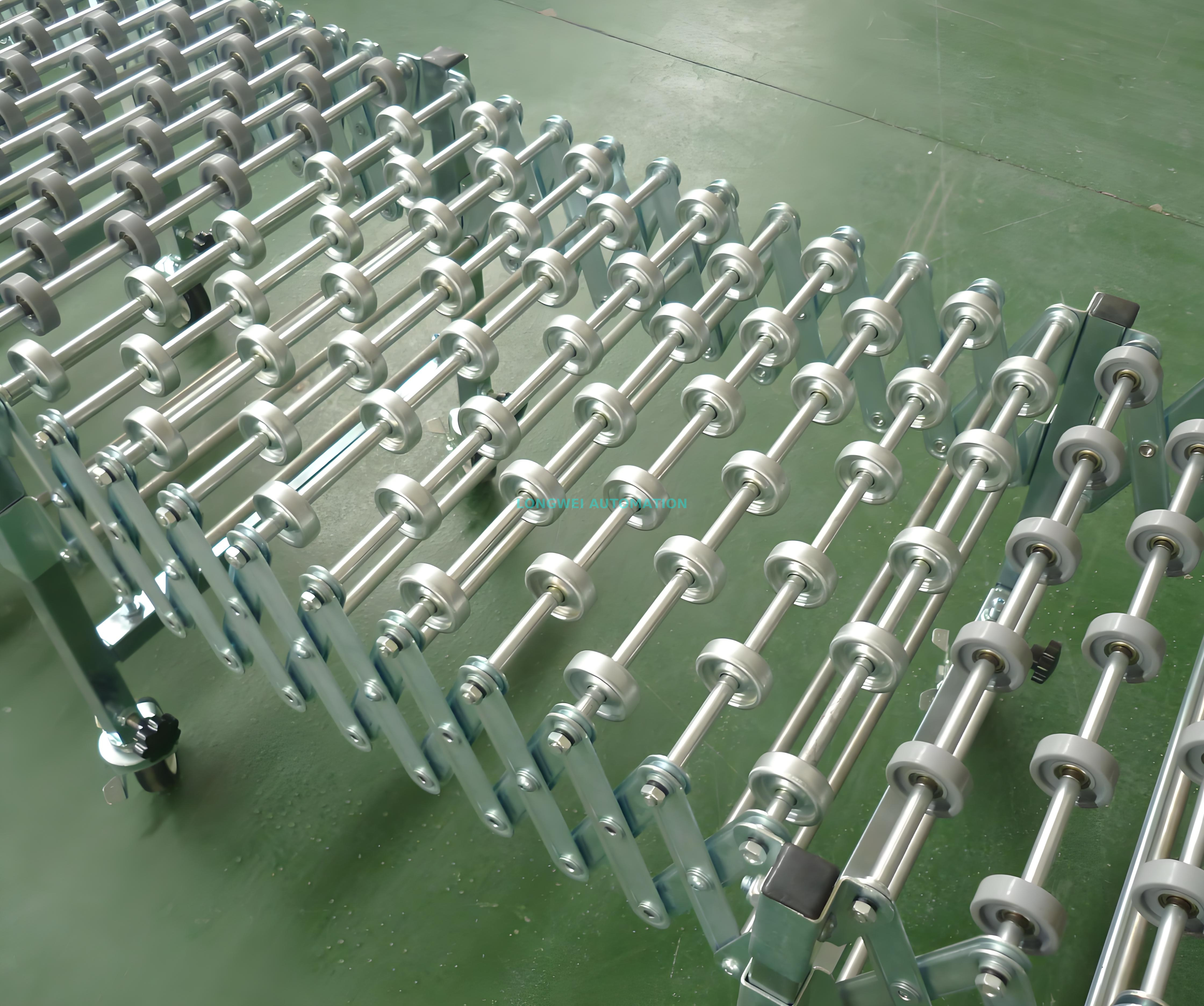

Un convoyeur extensible flexible à roues à patins non motorisé est un dispositif de manutention qui utilise des roues à patins comme moyen de transport. Il s’appuie sur la gravité de la charge ou sur une poussée manuelle pour déplacer les marchandises. Le cadre comporte une structure de ciseaux extensible et flexible qui peut être étendue ou rétractée. L"unité peut être dirigée librement pour former des sections droites ou des arcs courbes selon les besoins. Les pieds de support sont réglables en hauteur et la base est équipée de roulettes pivotantes avec freins pour une mobilité aisée.

La roue de patin est l"élément central de ce convoyeur. Il se compose généralement d"un corps de roue, de roulements et d"un alésage d"arbre. Le corps de la roue peut être en plastique ou en acier, et les roulements sont souvent des roulements à billes à gorge profonde qui réduisent la friction et assurent une rotation fluide. Les roues de patins sont compactes, légères et particulièrement adaptées au transport d"objets à fond plat.

II. Fonctionnalités principales

1. Conception extensible flexible pour un gain de place

Le plus grand avantage de ce convoyeur est sa fonction extensible/rétractable. Le taux d"expansion de l"unité peut atteindre 1:3 – par exemple, une longueur étendue de 3 mètres peut être rétractée à environ 1 mètre. Une fois plié, il occupe un minimum d"espace au sol, ce qui permet d"économiser considérablement de l"espace de stockage et de transport.

2. Aucune alimentation requise – économe en énergie et respectueux de l"environnement

Grâce à la transmission coulissante à roulettes, il n"a pas besoin d"un entraînement électrique. Les marchandises sont déplacées par leur propre poids ou par poussée manuelle. Il est particulièrement adapté aux environnements sans électricité ou dans lesquels des économies d"énergie sont souhaitées.

3. Direction libre et disposition flexible

L"unité peut être pliée pour changer de direction et d"angle, s"adaptant ainsi à diverses conditions de site et terrains. Il peut être disposé arbitrairement en fonction des exigences de transport, et plusieurs unités peuvent être connectées en série pour prolonger indéfiniment la distance de transport.

4. Mobilité facile et grande maniabilité

Équipé de roulettes pivotantes avec freins en bas, le convoyeur peut être facilement déplacé dans les entrepôts, ateliers et autres lieux de travail. La hauteur des pieds est réglable pour s"adapter à différentes hauteurs de travail.

5. Structure légère et coût économique

Comparée aux convoyeurs télescopiques à rouleaux, la version à patins est plus légère. Il présente une structure simple et légère, un coût inférieur, une longue durée de vie et une résistance aux dommages.

6. Fonctionnement fluide et silencieux

Les roues du patin sont équipées de roulements de précision, assurant une rotation fluide et un faible bruit. Avec une pente appropriée, les marchandises peuvent glisser par gravité sans aucune force extérieure.

III. Principaux paramètres techniques

Les spécifications techniques courantes du convoyeur extensible flexible à roulettes non motorisées sont répertoriées ci-dessous :

※ Remarque sur le diamètre de 48 mm : les diamètres extérieurs courants des roues de patin disponibles sont de 38 mm et 48 mm. La taille de 48 mm est la spécification la plus courante pour les convoyeurs télescopiques.

​

IV. Comparaison détaillée des deux matériaux de roues de patin

Le convoyeur est généralement équipé de roues à patins de 48 mm de diamètre. La principale différence réside non seulement dans le matériau de la roue, mais également dans la structure interne du roulement, qui détermine directement les performances.

1. Roue de patin en acier galvanisé

• Structure interne : billes en acier intégrées (généralement des roulements lisses ou de simples structures à roulement à billes, pas de qualité précision).

• Caractéristiques de performances :

  • Couple de démarrage : Plus élevé – en raison d’un frottement interne relativement plus élevé, une force initiale légèrement plus élevée est nécessaire pour déplacer la charge.

  • Capacité de charge : Modérée – limitée par la structure portante, sa charge dynamique nominale est relativement restreinte.

  • Durabilité : Excellente – le matériau métallique résiste aux chocs et à l’usure, n’est pas affecté par les rayons UV ni les changements de température, ne vieillit pas facilement et a une très longue durée de vie même dans des conditions difficiles.

  • Résistance à la corrosion : la surface galvanisée offre une bonne protection contre la rouille.

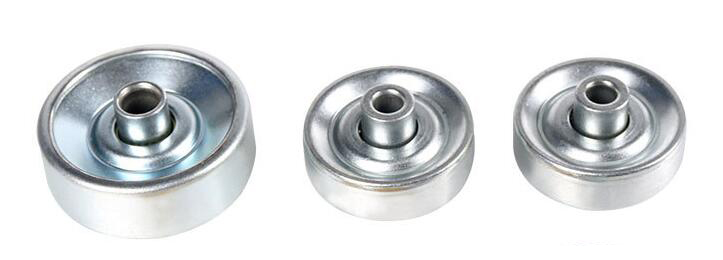

(figure 1 : roue de patin en acier galvanisé, diamètre 38 mm et 48 mm en option)

2. Roue de patin en plastique (avec roulements à billes à gorge profonde)

• Structure interne : équipée de roulements à billes à gorge profonde de précision aux normes nationales (par exemple, roulements de haute précision de la série 608).

• Caractéristiques de performances :

  • Couple de démarrage : inférieur – les roulements de précision offrent une résistance au roulement extrêmement faible, ce qui permet aux marchandises de démarrer et de rouler très facilement avec un léger effort de poussée.

  • Capacité de charge : supérieure : les capacités de charge radiale et axiale des roulements de précision sont bien supérieures à celles des structures à billes d"acier simples, permettant à la roue en plastique de supporter des charges plus lourdes.

  • Durabilité : modérée – le corps de la roue est en plastique technique (ABS/nylon). Bien que l’exposition à long terme aux rayons UV, aux températures élevées ou à la corrosion chimique puisse provoquer un vieillissement et une fragilité, réduisant ainsi la durée de vie.

(figure 2 : les roulettes en plastique jaune/bleu/gris sont facultatives)

3. Tableau de comparaison complet des deux matériaux

VI. Recommandations de sélection

En fonction des conditions de travail et des priorités réelles, suivez ces lignes directrices pour une sélection précise :

• Pour une douceur maximale, des démarrages et arrêts fréquents et des charges lourdes → Choisissez la roue de patin en plastique (avec roulements à billes à gorge profonde de précision). Même si la roue en plastique elle-même peut vieillir, ses performances de roulement offrent un faible couple et une capacité de charge élevée, ce qui en fait le choix le plus efficace pour les entrepôts intérieurs, les ateliers et les environnements similaires.

• Pour les environnements difficiles (extérieur, soleil, températures extrêmes), les charges d"impact élevées et la durée de vie ultra longue sans entretien → Choisissez la roue de patin en acier galvanisé. Bien que sa résistance au démarrage soit légèrement plus élevée, la roue métallique ne vieillit jamais, est robuste et résistante aux chocs et est particulièrement adaptée aux zones de chargement/déchargement où les manipulations et les collisions sont fréquentes.

• Pour les équipements fréquemment déplacés et les opérateurs préférant pousser/tirer plus facilement → Préférer le modèle à patins en plastique, car l"ensemble est plus léger et les marchandises se déplacent plus facilement.

VII. Désignation du numéro de modèle (Guide de commande)

Pour spécifier la configuration requise, le numéro de modèle du convoyeur suit la structure illustrée dans l"exemple ci-dessous :

Exemple de numéro de modèle : FC‑48‑500×4

Remarque : La longueur totale déployée est calculée en multipliant le nombre d"unités par la longueur déployée par unité (par exemple, 4 unités × ~1 250 mm = ~5 000 mm de longueur déployée). La longueur rétractée est également basée sur la longueur rétractée de l"unité. Confirmez toujours les spécifications de longueur de l’unité auprès du fabricant.

Notre convoyeur extensible flexible est populaire auprès de certaines grandes sociétés de transport express du monde entier, telles que JD, SF, CAI NIAO et DHL.
