R3221
RONWIN
HS Code: 8431390000

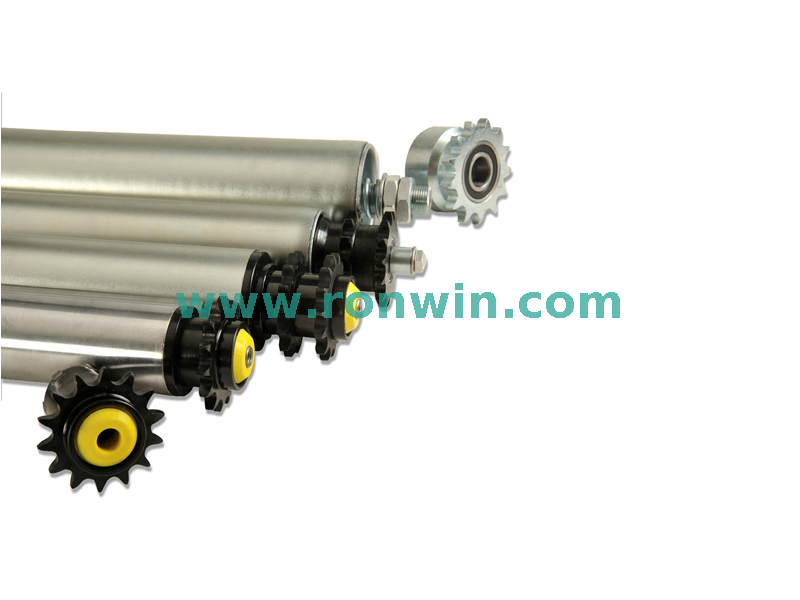

Série R3221 Double rang Acier Rouleau de convoyeur accumulé par chaîne pignon
Application aréalité
Systèmes de convoyeurs de transport et d'accumulation internes de transport, tels que le carboard léger et les conteneurs. Convient également à la mise en œuvre des sections de tampons et à une utilisation dans l'industrie de l'emballage.
Durgent

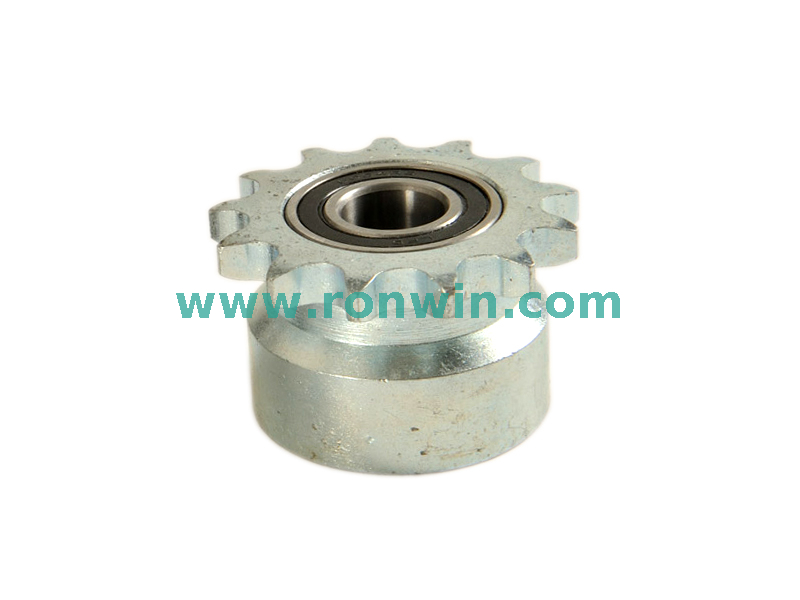

En utilisant le pignon en acier comme tête de rouleau d'entraînement, il est plus durable que le pignon polyamide.
Courir lisse et faible bruyant
Boule à billes de précision et boîtier de roulement en polymère qui fait que le rouleau présente les avantages d'une course lisse et d'un faible bruyant.
LChargement atéral
Configuration standard, le boîtier de roulement avec capuchon d'extrémité et le roulement est pressé dans le tube à rouleau et les extrémités du tube sont arrondies, permettant ainsi que les matériaux soient facilement déplacés du côté.
Bonne protection contre la saleté et l'eau
La conception du sceau du capuchon d'extrémité protège le roulement en fournissant une excellente résistance à la poussière et à l'eau éclaboussée.
Tdonnées echniques
Données techniques générales | |
Max. capacité de chargement | 20 kg |
Max. vitesse de convoyeur | 30 m / min |
Écart de température | −5 à +40 ° C |
Matériel | |
Tube | Acier au carbone, acier inoxydable |
Arbre | Acier à l'huile anti-huile, acier plaqué en zinc, acier inoxydable |
Logement de palier | Polyamide, noir |
Embout | Polypropylène, jaune / gris |
Palier | Roulement à billes de précision |
Délément de rive | |
Pignon de ligne simple / double | Acier plaqué en zinc, oxydation noire |
DVersions ESIGN | |
Traitement de surface | Plaqué en zinc et chromé |
Manches de tube | Pp Sleeve, Pu Sleeve |
À la traîne | Caoutchouc, pu |
Diagramme du pignon en acier à double rangée
Dimension de la série R3221 avec installation de fil féminin
Tube Matérié | D × T | Arbre | L | Sse procurer |
Acier, acier inoxydable | 50 × 1,5 | Φ12 / φ15 | L = W + 63 | 08b14t |
Acier, acier inoxydable | 60 × 2,0 | Φ12 / φ15 | L = W + 63 | 08b14t |
